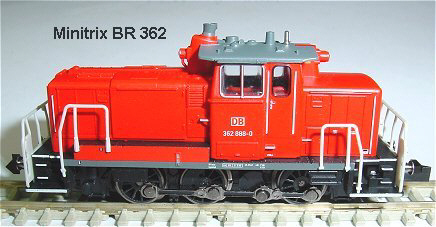

Minitrix BR 362 31.01.2010

Umbauanleitung: Hier mit einem DHP160 SX1 - SXII - DCC Decoder

Gehäuse abnehmen.

Lokoberteil ist beidseitig hinter den Aufstiegstreppen mit Rastnasen am Untergestell in Rastnoppen eingerastet und etwas schwierig zu trennen. An allen vier Rastnasen Blechstreifen von Ventillehren oder Abbrechklingen zwischen Rastnase und Unterteil schieben und dann Gehäuse nach oben abziehen.

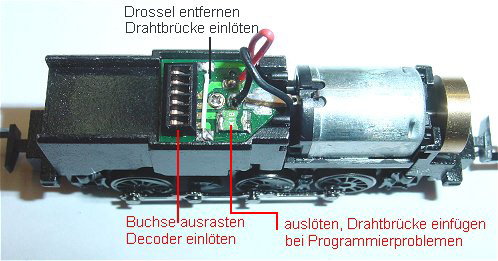

Analogplatine herausziehen. Drossel durch Drahtbrücke ersetzen. Der grüne Polyswitch braucht nur dann durch Drahtbrücke ersetzt werden wenn es Programmierprobleme gibt.

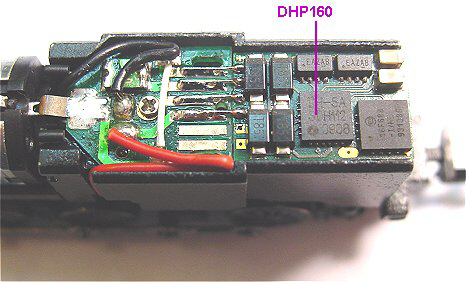

Da die Lok keine Beleuchtung hat werden vom Decoder nur die Pins 1 bis 4 angelötet. Pin 1 oben im Bild. Die drähte von den Radschleifern wieder so verlegen wie vorher sonst rastet das Gehäuse nicht mehr ein. Wichtig: Vom Decoder die seitlich hervorstehenden Noppen abschleifen sonst passt er nicht in die Aussparung. Decoder aus späterer Fertigung (Sommer 2010) sind an allen vier Seiten gerade.
