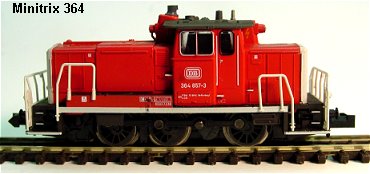

Minitrix V 60 12.09.2007

Umbauanleitung: Es passt ein Selectrix DHL050 in eine Ausfräsung

Gehäuse ausklippsen und abnehmen.

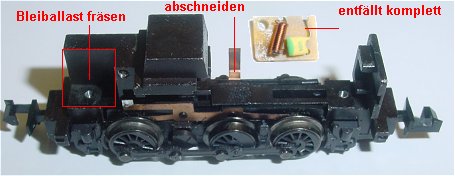

Das Fahrgestell mit ausgebautem Motor. Dieser wird durch Entfernen der beiden Halteklammen und Ablöten der Kabel seitlich herausgeschoben.
Die kleine Platine entfällt komplett. Die Räder mit Blindwelle werden ebenfalls herausgenommen da später ein Zusatzschleifer für die mittlere Achse für beide Seiten angefertigt und aufgelötet wird..

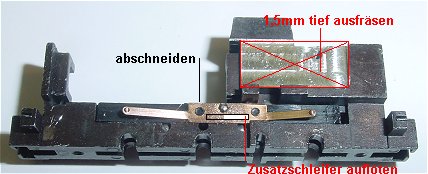

Der überstehende Federhalter wird bändig abgeschnitten da der Motor potentialfrei sein muß. Auf die Schleiferfeder wird, wie im Bild zu sehen, ein kleiner Zusatzschleifer in Form eines 1mm Kupferblechstreifens aufgelötet. Auf der linken Seite wird eine Vertiefung wie im Bild zu sehen ca. 1,5 mm tief eingefräst. Um diesen Gewichtsverlust auszugleichen wird später ein Zusatzgewicht an Stelle der Platine angefertigt.

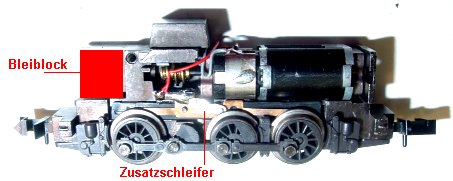

Links rot das Zusatzbleigewicht an der Stelle der ehemaligen Platine. Auch auf dieser Seite der Zusatzschleifer in der Mitte.

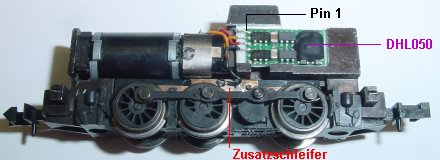

Der DHL050 ist eingeklebt, Pin 1 ist oben im Bild und wird an Motorblech rechts angelötet. Pin 2 an Motorblech links. Pin 3 rot an Schleifer rechts und Pin 4 schwarz an Schleifer links. Da die Lok keine Beleuchtung hat entfallen die Litzen von Pin 5 und 6.
Mit beiden Zusatzschleifern ergeben sich hervorragende Langsamfahreigenschaften.
