Minitrix V 60 neu mit Schnittstelle

Umbauanleitung: Es passt ein Selectrix 66836 oder ein DHL100 oder ein DHL050 in die Schnittstelle.

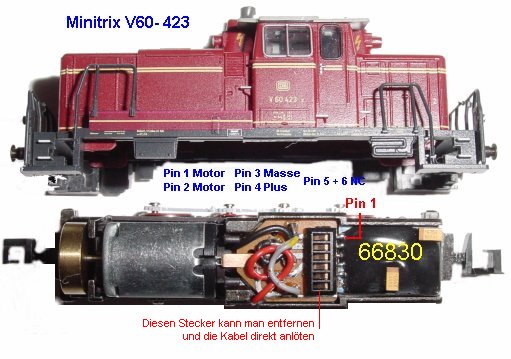

Hier das Foto der Schnittstelle mit eingebautem 66830 für die Modellbahner, die auch bei Schnittstellen Loks Probleme haben, bzw. für Liebhaber von Lenz Decodern um Pin 1 zu identifizieren.
Von oben nach unten Pin 1 ist Motoranschluss oben. Pin 2 ist der Motoranschluss unten.
Pin 3 Masse und Pin 4 Plus von der Schiene.
Pin 5 Licht hinten und Pin 6 Licht vorn sind in dieser Lok nicht angeschlossen, da keine Lampen vorhanden.
