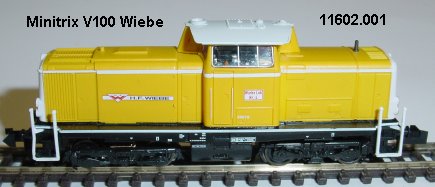

Minitrix V 100 Wiebe

Umbauanleitung: mit DHL 160 Multiprotokolldecoder DCC / SX

Gehäuse abnehmen. Dazu beidseitig jeweils links und rechts neben den Leitern die Rastnasen aus dem Umlaufblech ausrasten.

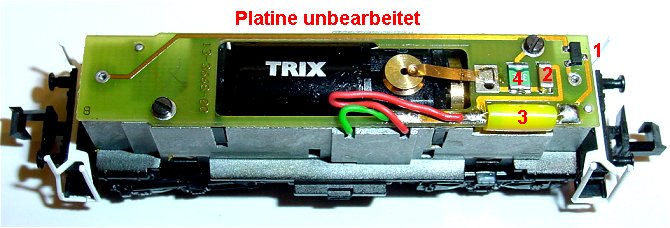

Die unbearbeitete Platine. Um von vornherein Probleme beim Programmieren zu vermeiden werden alle 4 Bauteile ersatzlos ausgelötet.

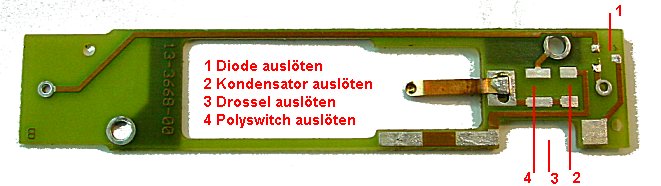

Platine bearbeitet. Diode oben rechts, Kondensator darunter, Polyswitch daneben sowie Drossel unten sind ausgelötet.

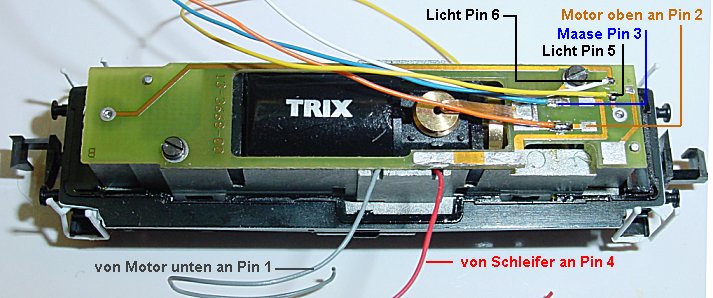

Nun werden an die einzelnen Lötpunkte die entsprechenden Litzen angelötet. Im Bild unten Motorlitze von unten sowie Litze von den Radschleifern.

Rechts im Bild orange von Motorpol, blau von Masselötpunkt, gelb und weiß Lichtlötpunkte.

Das Gehäuse ohne Dach und ohne Führerhaus (kann man ausrasten und nach oben abheben) wird aufgesetzt, die Litzen werden durch die verbliebene Öffnung gesteckt.

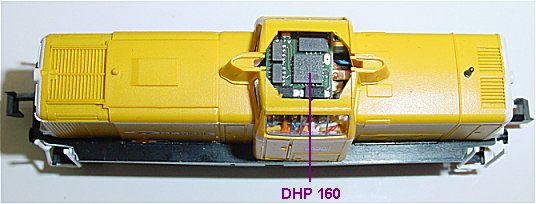

Dann wird der Decoder DHP160 mit einem kleinen Stück Doppelklebeband auf den TRIX Schriftzug geklebt und die Litzen an den Decoder angelötet. Nun wird das Doppelklebeband wieder abgezogen und ein Stück Tesakrepp auf die Unterseite des Decoders geklebt. Decoder leicht schräg halten und Gehäuse aufklippsen. Siehe Bild links. Zum Schluss Dach aufklippsen. Der Decoder liegt also in der Öffnung und ist nicht fixiert.
