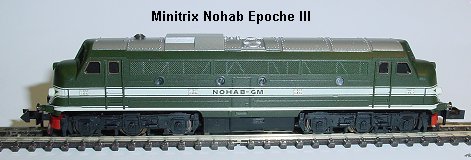

Minitrix Nohab Epoche 3 ohne Schnittstelle. 13.09.2004

Umbauanleitung: hier mit Selectrix 66830 / SLX830 / DHL100

Es kann auch ein SX/DCC Multiprotocolldecoder DHL160 / SLX 870 verwendet werden.

Gehäuse mittig unten spreizen und abnehmen.

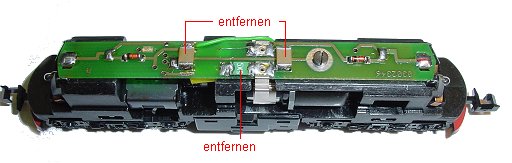

Plus (grün) von unten ablöten, zwei Schrauben entfernen und Platine abheben. Die drei Teile im Bild werden ausgelötet. In 20% der fälle läuft die Lok auch, wenn diese Drosseln / Kondensator drin bleiben. Besser ist auslöten. Lötpunkte mit Entlötlitze frei machen.

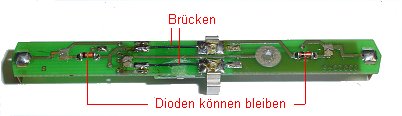

Die Dioden können drin bleiben, denn sie sind nach dem Umbau ohne Funktion. Zwei Drahtbrücken werden eingelötet.

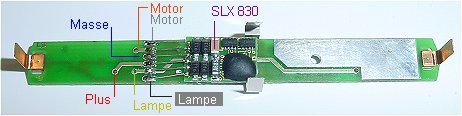

Die Platine von unten gesehen. Der Decoder wird überkopf eingelötet. Es funktioniert am Besten mit einem Decoder für Schnittstellenloks mit starren drähten.

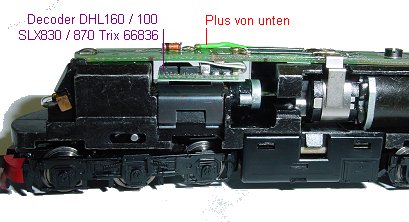

Decoder mit Tesa unten isolieren, Tesa obendrauf, umbiegen, durch die starren drähte Hält er von selbst. Platine anschrauben, grüne Plusleitung ablöten, freies Drehen der Motorwelle prüfen.

Programmierung: Adresse XX, Geschwindigkeit 5, Verzögerung 3, Impuls 1 (oder 2) Der Motor ist so gut das er wie ein Fauli eingestellt werden kann. Halteabschnitte nach Belieben. Probe fahren, Gehäuse aufklippsen.
