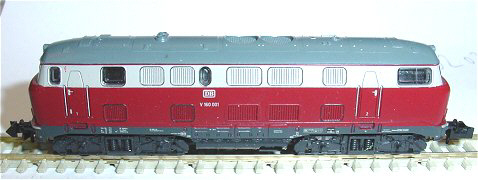

Minitrix V 160 Lollo

Umbauanleitung: Hier der Umbau mit einem DHP160 Multiprotokoll Decoder (DCC+Selectrix I+Selectrix II)

Gehäuse abnehmen. Dazu erst Kasten unten ausklippsen, dann Seitenteil leicht spreizen, Fahrgestellblock fällt nach unten heraus.

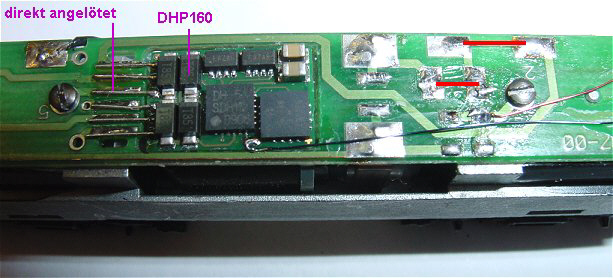

Der DHP160 ist direkt auf die Platine gelötet weil die Schnittstellenbuchse nicht herauszunehmen ging und man dadurch die 6 Kupferfedern nicht nachbiegen kann. Schnittstellenbuchse abgeschnitten. Der Kondensator zwischen den Motoranschlüssen ist ausgelötet, die Drossel durch Drahtbrücke ersetzt und der Polyswitch wegen Programmierproblemen durch Drahtbrücke ersetzt.

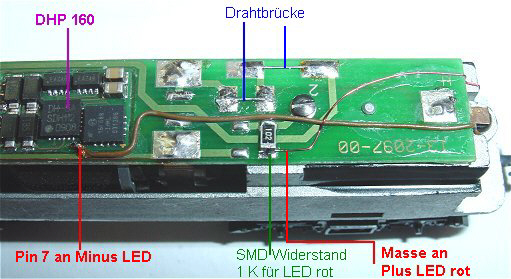

Drossel und Polyswitch auslöten, durch Drahtbrücken ersetzen. Auf die leeren Lötpads im Bild unten wird der SMD-Vorwiderstand 1K für die beiden in Reihe geschalteten roten Leuchtdioden gelötet. Da der obere Teil des Widerstandes an Masse gelötet ist, wird der Kupferlackdraht an Plus der LED 1 gelötet. Minus der LED 2 wird an Pin 7 des DHP gelötet. Achtung das Lötpad sitzt sehr nahe an dem D&H -IC.

Der Decoder ist ohne die Schnittstellen-brücke direkt auf die Leiterbahnen gelötet.

Wer einseitig rotes Schlusslicht (einschalten über F-Taste Pin 7) haben möchte liest hier weiter.

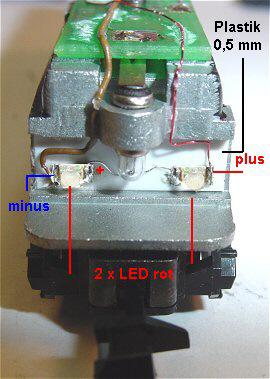

Hinter die Birne von Führerstand 2 wird ein Streifen Polystrol weiß, 0,3 mm dick auf das Metall geklebt. Hierauf werden die beiden roten LED`s geklebt welche in Reihe geschaltet sind.
