TRIX V 200 163 - 0 Taigatrommel

Umbauanleitung: Es passt ein TRIX 66830 in die Schnittstelle.

Da diese Lok mit dem Schnittstellenstecker immer Kontaktprobleme hatte und auch ein Nachbiegen der kleinen Kontaktfedern im Schnittstellenstecker keinen dauerhaften Erfolg brachten und zusätzlich die Stromabnahme von den Drehgestellen zur Platine Probleme bereitete, habe ich einige änderungen vorgenommen die vielleicht manchem Taigatrommelbesitzer weiterhelfen können.

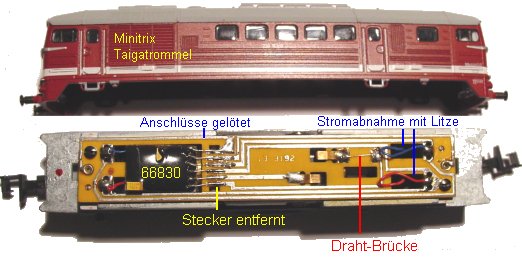

Gehäuse ab, Kondensator und Drossel entfernen. Drahtbrücke eiblöten. Schnittstellenstecker ausklippsen. An die Drehgestellfedern des vorderen und hinteren Drehgestells je eine Litze rot und blau ablöten. Diese wird mit der entsprechenden Leiterbahn auf der Platine verbunden. Man sollte auf flexible Litze achten, zum Beispiel der Fa. Mayerhofer. Der Trix Decoder 66830 wird exakt in den Platinen-Ausschnitt gelegt und dann direkt auf die Leiterbahnanschlüsse gelötet. Mit diesen Modifizierungen gibt es keine Kontaktprobleme mehr.
