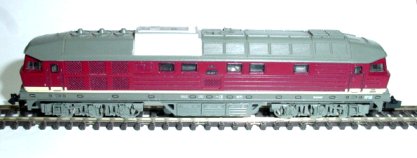

Minitrix V 132 629-7 Ludmilla / V 232 mit Schnittstelle      14.12.2003

Umbauanleitung: Hier der Umbau mit einem DCC Decoder Kühn N 25 unter der Lok.
Gehäuse nach oben abziehen, dabei die Seitenteile leicht spreizen.

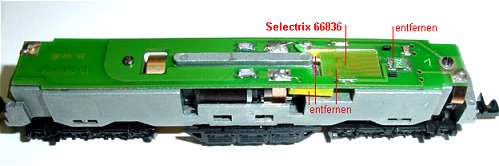

Von der Platine wird der SMD-Kondensator, die Drossel und die Dioden abgelötet. Ebenso das rote Kabel nach unten zur Schleiferplatine ablöten, es wird später unten angelötet. Die beiden Schrauben der Platine werden entfernt und die Platine abgenommen. Der 66836 Decoder wird aus dem Steckplatz herausgezogen. Der Stecker wird ausgeklippst. Der Kühn N25 passt nicht in den Ausschnitt.

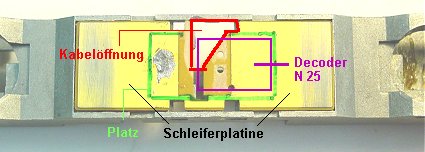

Als nächstes wird die Abdeckung der Schleiferplatine abgenommen. In dieser wird das Loch für die Kabel vergrößert. Plus vom Decoder wird direkt an die Schleiferplatte gelötet. Der Decoder wird aufgeklebt und alle restlichen Kabel durch das zuvor erweiterte Loch nach oben geFührt.

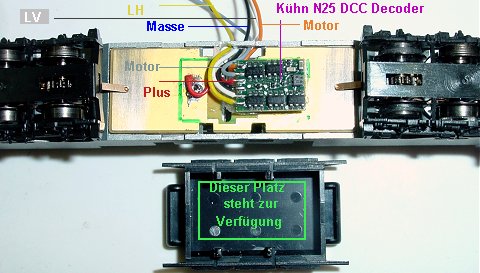

Im Bild der eingeklebte Decoder mit angelötetem Pluskabel. Die Abdeckung wird wieder eingeklipst und die Platine oben aufgeschraubt.

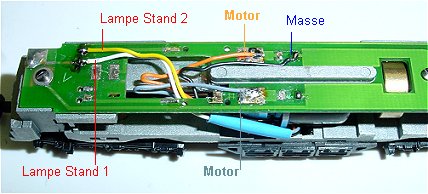

Nun werden die Kabel angelötet Pin 1 und Pin 2 an Motorlötpunkte. Pin 3 an Masse. Pin 5 und 6 an die Lampen, wie im Bild. Anschließend Probefahren und dann Gehäuse wieder aufsetzen.
