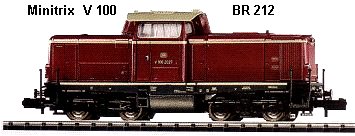

Minitrix V 212 neu mit Platine 20.12.2004

Umbauanleitung: Es passt ein DHL100 oder ein DHL050 in eine seitliche Ausfräsung. Man kann auch einen DCC Decoder SLX870 einbauen.

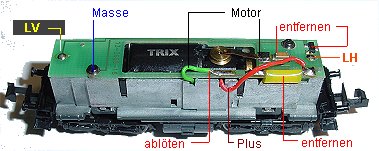

Die alte AusFührung ohne Schnittstelle aber bereits mit Platine. Gehäuse unter den Rangierertritten ausrasten und nach oben abziehen.

Entfernt wird die Drossel gelb, der Gleichrichter in SMD-AusFührung oben rechts, der Kondensator an der oberen Motorfeder, beide Kabel werden abgelötet. Platine abnehmen und Motor entnehmen.

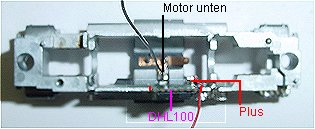

Die beiden Kunststoffteile von Motoranschluss unten und Plus mit Schleiferplatte werden herausgenommen. Jetzt wird alles aus- und abgebaut bis nur noch der reine Metallblock übrig ist. Diesen spannen wir zum fräsen ein und fräsen wie im nächsten Bild zu sehen ein Stück in höhe der Einstiegstör aus dem Metall.
Links im Bild schon zu sehen: Der eingeklebte Decoder, welcher nur 1mm dicker ist als die Ausfräsung.

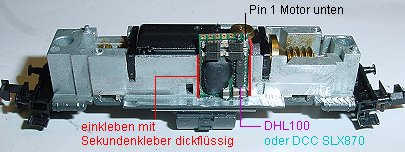

Decoder DHL100 ist eingeklebt, Anschlüsse oben, Pin 1 rechts oben. Das Einkleben erfolgt mit Sekundenkleber dickflüssig oder Uhu Plus an den Seiten. Daher sollte die Ausfräsung auch nur so groß sein wie der Decoder breit ist + 0,5 mm.

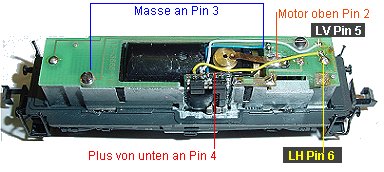

Verdrahtung: Pin 1 Motor unten, Pin 2 Motorfeder oben, Pin 3 Masse von Leiterbahn Platinenschraube, Pin 4 Plus von Schleiferplatte unten, Pin 5 Licht kurze Seite, Pin 6 Licht lange Seite. So eingebaut kann man jederzeit den Motor zwecks Wartung entnehmen.

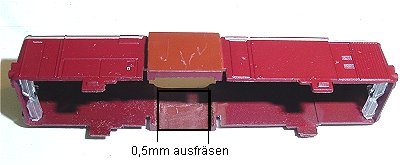

Zum Schluss wird aus dem Gehäuse ein 0,5 mm dickes Stück in den Ausmaßen des Decoders weggefräst. Es ist unkritisch da das Mittelteil des Führerstandes später darübergeklippst wird. Richtige Freaks ersetzen die Lampen durch je zwei SMD LED in rot und weiß.
