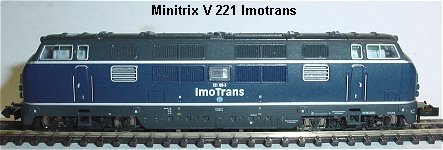

Minitrix V 221 ImoTrans 22.12.2006

Umbauanleitung: Ein TRIX 66836 / DHL100 passt in die Schnittstelle

Gehäuse durch Entfernen der Dachschraube abnehmen. Beide Drehgestellstifte herausziehen und beide Drehgestelle herausnehmen.

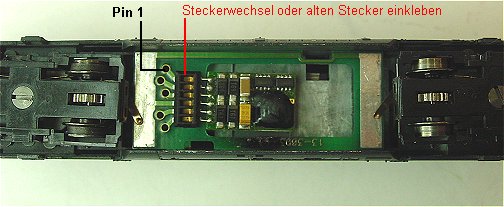

Am Boden die schwarze Abdeckung in der Mitte links und rechts ausrasten und herausnehmen. Analogstecker herausziehen. Decoder einschieben, zusammenbauen und Programmieren.

In 50 % der fälle wird ein Programmieren nicht möglich sein, Anzeige "Fehler". Grund ist fast immer ein ungenügender Kontakt der Decoderdrähte im Schnittstellenstecker. Dies ist bedingt durch das Herausziehen der Analogplatine, dadurch werden die Andruckfedern schlaffer.

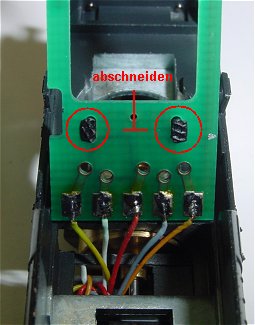

Abhilfe: Steckbrückenrasten unter der Platine vorsichtig seitlich soweit abschneiden das man die brücke abheben kann. Dann alle Federn etwas nach oben biegen und brücke mit Sekundenkleber wieder einkleben. Jetzt Decoder einschieben, alles sollte funktionieren. Seit neuestem werden die brückenrasten unter der Platine erhitzt damit sie nicht mehr locker werden können. Nachteil ist, man kann sie nicht mehr einfach ausklippsen und nachbiegen.

Besser ist allerdings, den Decoder direkt einzulöten und die Steckbrücke wegzulassen.

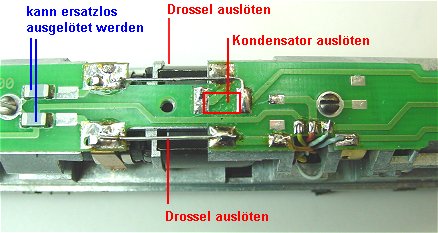

In 10% der fälle lüsst sich die Lok auch jetzt noch nicht programmieren. Dann beide Drosseln auslöten und durch eine Drahtbrücke ersetzen. Kondensator auslöten. Beide Entstörkondensatoren links können ebenfalls ersatzlos ausgelötet werden. Nun sollte ein Programmieren möglich sein.
