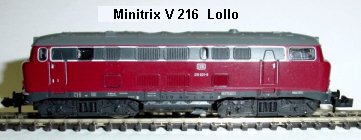

Minitrix V 216 Lollo ohne Schnittstelle      26.12.2002

Umbauanleitung: Es passt ein TRIX 66836 auf den Block.
Unterteil zwischen den Drehgestellen ausklippsen. Gehäuse abspreizen und abnehmen.
Platine oben ausbauen und die Dioden entlöten. Drossel unten und Kondensator unter der Platine werden nicht mehr gebraucht und ebenfalls abgelötet.

Massefahne hinten am Motor abzwicken, dazu Motor ausbauen durch entfernen der Halteklammern links und rechts vom Motor.
Von der Platine wird ein Stück kurz hinter der Befestigungsschraube abgeschnitten. Die Motorfeder vorn bleibt. Es bleibt auch die Lampenfeder vorn. Hinten wird die Lampe mit einem Stück Messingdraht in die Halterung gedrückt. Dadurch hat sie genügend Massekontakt. Die Litze vom Decoder Pin 5 wird direkt an die Lampe gelötet.
Es gibt einen Umbauvorschlag von Heiko Deserno, er baut den Decoder über den Motor auf die Platine. Im Dauerbetrieb hat sich jedoch herausgestellt, das der Decoder durch die Motorwärme zu heiß wird und abschaltet. Daher klebe ich hier den Decoder 66836 auf den Metallblock indem ich ein Stück Platine abschneide. Die wärmeableitung ist erheblich besser.

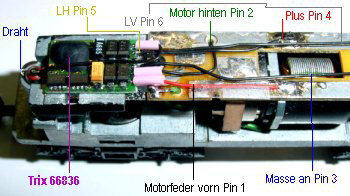

Verdrahtung: Pin 1, im Bild vorne rot, an Leiterbahn zur Motorfeder. Pin 2 durch ein zusätzlich gebohrtes Loch 1 mm Durchmesser an Motorkohleblech hinten. Pin 3 Masse an Leiterbahn zur vorderen Platinenbefestigungsschraube. Pin 4 an Leiterbahn Plus. An die gleiche Leiterbahn habe ich, vorn im Bild grün unter der roten Litze von Pin 1 gut zu sehen, ein 1 mm Loch in die Platine gebohrt und hier die Litze Plus von den Schleifern unten angelötet.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 4, Anfahr- und Bremsverzögerung 3, Impuls 2 hart, Halteabschnitte nach Belieben. Irrtum beim Verkabeln kann man durch Kennwertänderungen ohne zu Löten korrigieren.
