TRIX V 221 ohne Schnittstelle

Umbauanleitung: Es passt ein TRIX 66832 unter die Lok.

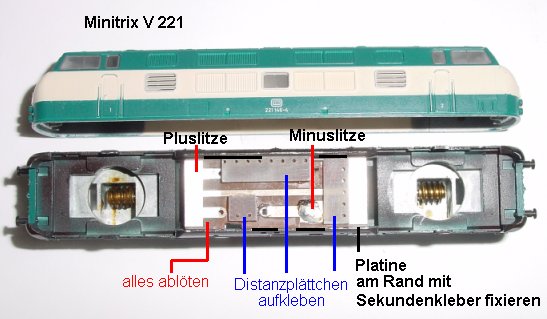

Gehäuse ab, obere Platine ausbauen und die Dioden entlöten. Drossel oben und Kondensator in der unteren Platine werden nicht mehr gebraucht. Massefahne hinten am Motor abzwicken. (Ich habe direkt den Gusspfosten vom Chassis abgezwickt.)

Von der unteren Platine wird alles abgelötet und dann die Platine am Gehäuserand mit etwas Sekundenkleber fixiert. Auf die Platine unten werden einige Distanzplättchen 1,5 mm dick aufgeklebt, damit nachher die Schleiffedern der Drehgestelle noch gleiten können. Ich habe extra keine ganze Platte eingeklebt damit in den Zwischenraum noch Litzen verlegt werden können. Diese werden erst am Decoder angelötet und dann die Litzen für Licht im Bild vorn durch das viereckige Loch nach oben geFührt, die Motorlitzen durch das Loch rechts gegenüber. Die beiden Nasen der schwarzen Abdeckplatte werden zur Hälfte abgeschnitten und später eingeklebt.

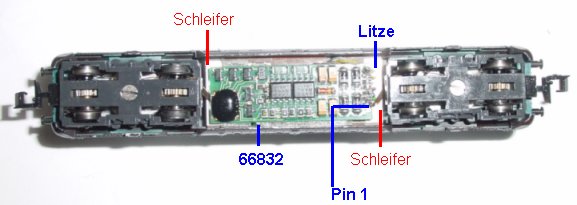

Hier sieht man die Schleiffedern der Drehgestelle unter dem aufgeklebten Decoder 66832. Pin 1 ist der zweite von unten, hier ist die Litze schwarz und an Pin 2 die Litze grün für den Motor angelötet. Pin 3 wird an Masse (siehe Bild oben) und Pin 4 an Plus angelötet. An Pin 5 und 6 kommt weiß und gelb für das Licht.

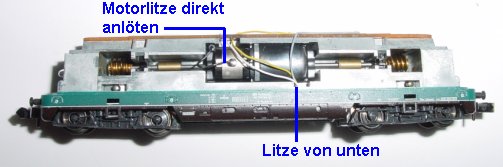

Hier sieht man die beiden Litzen für Licht von unten nach oben zur Platine geFührt, sowie die Litze schwarz direkt am Motorkohlenblech angelötet. Die graue Litze soll hier nicht beachtet werden, sie ist für die Hupe gedacht.

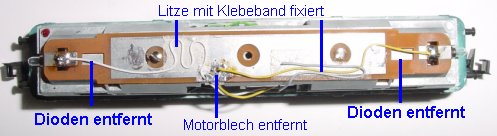

Die Dioden sind entfernt und die Lichtkabel direkt angelötet und mit Klebeband fixiert ,damit sie von der Gehäusebefestigungsschraube nicht gequetscht werden können. Das Kupferblech zum Motor ist ebenfalls abgelötet.

Die Einstellung kann mit Höchstgeschwindigkeit 5, Anfahr- und Bremsverhalten 3 und Impuls 2 vorgenommen werden. Am Ende wird der schwarze Kasten unten von den Seitenteilen befreit und die Nasen um die Hälfte gekürzt und dann mit Klebeband auf den Decoder geklebt, fertig.
