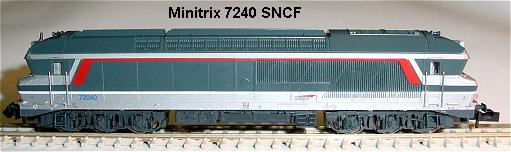

Minitrix SNCF 7240

Umbauanleitung: Hier Einbau eines DHL050 Decoders.

Gehäuse abnehmen. Gehäusewände seitlich leicht spreizen und Fahrgestell herausnehmen.

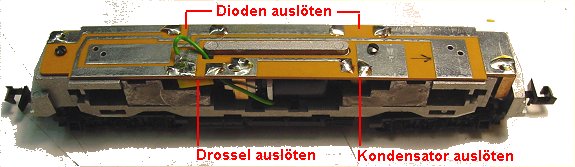

Die Platine wird abgenommen durch lösen der beiden Schrauben und Ablöten des Kabels von der Schleiferplatine.
Auf der Platinenunterseite werden die Dioden, der Kondensator und die Drossel ausgelötet.

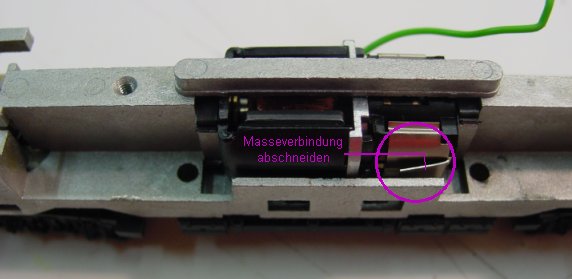

Die Masseverbindung vom Kohleblech hinten wird durch Abbrechen der umgebogenen Zunge getrennt.

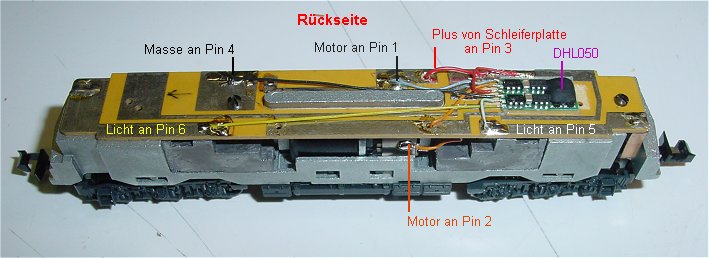

Hier die Platzierung des DHL 050 Decoders (kann auch ein DHL100 sein) Anschlüsse sind gleich. Bei einem Multiprotokolldecoder DHL160 = Trix 66838 bleibt Pin 7 frei.

Pin 1 grau Motorfeder vorn. Pin 2 orange Motorblech direkt aufgelötet. Pin 3 rot Plus von unterer Schleiferplatine. Pin 4 schwarz an Masse. Pin 5 weiß an Licht vorn. Pin 6 gelb an Licht hinten. Durch Auslöten der Dioden sind die entsprechenden Leiterbahnen schon getrennt.

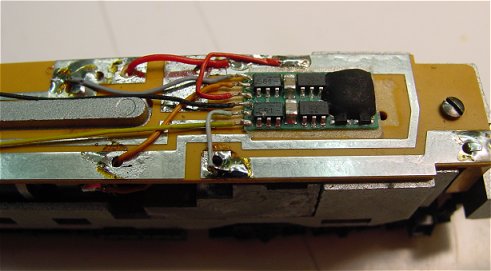

Noch einmal etwas größer:

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 3, Halteabschnitte nach Bedarf 1 oder 2.
