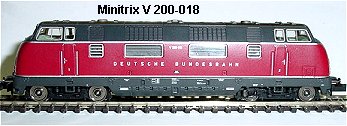

Minitrix V 200-018 Faulhaber 03.02.2003

Umbauanleitung: Es passt ein TRIX 66836 / DHL100 / SX850.

Da auch bei dieser neuen Diesellok von Trix die Schnittstellenbuchse Kontaktprobleme bereiten kann baut man sie besser aus. Dazu auf der Unterseite in den Ecken vorn und hinten je zwei Senkkopfschrauben entfernen. Gehäuse nach oben abziehen.

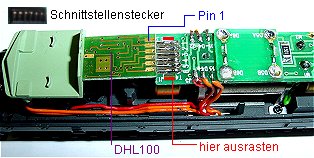

Die schwarze Buchenleiste mit den 6 Kontaktfederchen wird aus der Platine ausgerastet. Pin 1 ist auch auf der Leiterbahn beschriftet, d.h. der Decoder wird mit den Bauteilen nach unten eingebaut. Am Kopfende des Decoders kann man eine Winzigkeit Sekundenkleber aufbringen und Hält den Decoder an die grüne Führerstandabdeckung. Er ist dort also fixiert und man kann die Anschlussdrähte jetzt auf den Leiterbahnen der Platine festlöten. Kontaktprobleme sind behoben. Man kann auch an der Buchsenleiste die Kupferfedern strammer biegen, die Leiste wieder einklippsen und den Decoder einstecken, jedoch ist das erfahrungsgemäß keine Dauerlösung.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 6, Anfahr- und Bremsverzögerung 3, Impuls 1 weich, Halteabschnitt nach Belieben. Das Fahrverhalten der Lok ist hervorragend.
