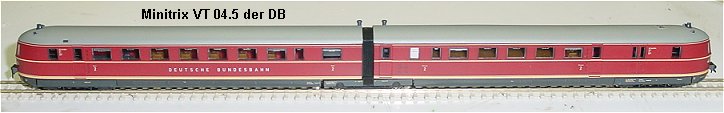

Minitrix VT 04.5 Clubmodell 01.10.2006

Umbauanleitung: Der Dummy wird durch SLX830=DHL100=Trix66830 oder durch SLX870=DHL161=Trix66836 ersetzt

Dach abheben, dazu in der Mitte der beiden Wagen das Dach ausrasten und nach vorn langsam hochziehen bis alle Rastnasen ausgerastet sind.

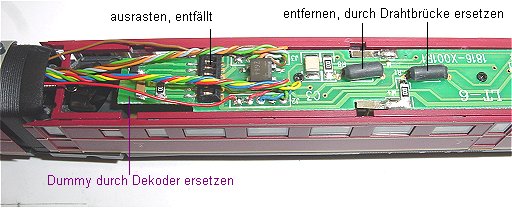

Im Teil 1 des Triebwagenverbandes sitzt die berüchtigte Schnittstelle. Diese bereitet oft Schwierigkeiten durch unsauberen Kontakt der Federn mit den Decoderpins. Zwar wurde der schwarze Federhalter durch einen zusätzlichen Mittelstift stabilisiert aber Kontaktprobleme gibt es immer noch. Daher die Empfehlung den Decoder einzulöten. Zum digitalisieren mit Selectrix- oder DCC Decoder zieht man die Analogplatine aus dem Stecker.

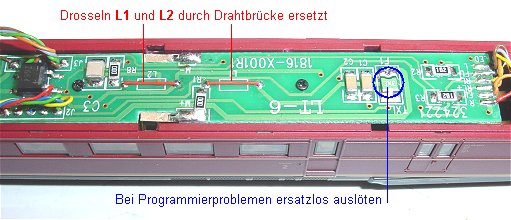

Bei Programmierproblemen und wenn der vorgesehene Decoder in einer anderen Lok z.B. als OK befunden wurde werden als erstes die beiden schwarz ummantelten Drosseln ausgelötet und durch Drahtbrücken ersetzt. Jetzt ein Programmierversuch der normalerweise Erfolg haben sollte. Der Kondensator im blauen Kreis kann ebenfalls entfernt werden wenn der Triebwagen sich immer noch nicht programmieren lüsst.

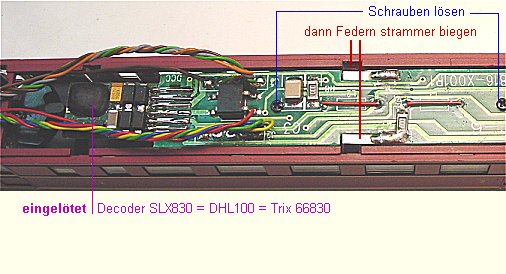

Wenn immer noch kein Erfolg da ist löst man die beiden Platinenschrauben und biegt die beiden Motorfedern etwas nach.

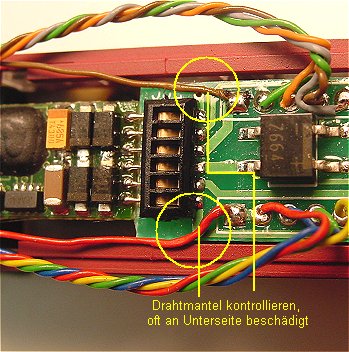

In 8 umgebauten Triebwagen stellte sich eine Fehlfunktion dadurch heraus, das eine der beiden Litzen im gelben Kreis an der Unterseite eine durch Löten beschädigte Isolierung hatte und an Pin 1 z.B. Kontakt hatte oder oben der braune Draht Kontakt mit der Durchkontaktierungsniete. Dies sollte bei Problemen kontrolliert werden.
