Minitrix VT 92-904 (VT 858 )

Umbauanleitung: Es passt ein TRIX 66830 in den Triebwagen

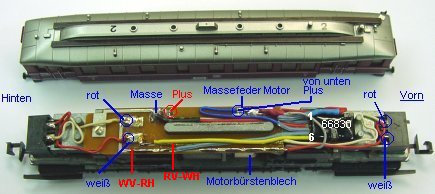

Gehäuse ab, Platine ausbauen, entlöten. Drosseln und Kondensator werden nicht mehr gebraucht, Lampendioden können entfallen. Motor ausbauen und Massefahne hinten abzwicken. 2 Litzen an die Motorbürstenhalter löten, Motor wieder einbauen. Platine vorn kürzen, es verbleiben noch 58 mm. Litze von Stromabnehmerplatine unten nach oben legen. Diese Litze von unten, an die obere Platine, Lötpunkt Plus, ablöten. Platine einbauen und Dekoder 66830 mit Anschlüssen links, Vergussmasse oben, auf den Fahrgestellblock kleben. Verdrahten des Decoders. Punkt 1 an Motorbürste hinten. Punkt 2 an Motorbürste vorn. Punkt 3 an Masse. Punkt 4 an Plus. Punkt 5 an weiß vorne und rot hinten, Leiterbahn WV-RH. Punkt 6 an rot vorne und weiß hinten, Leiterbahn RV-WH. Einstellen, Probefahren, Gehäuse aufsetzen. fertig. Einstellungen: Höchstgeschwindigkeit 5, Anfahr- und Bremsgeschwindigkeit 3, Impuls 4, Impulseinstellung kann je nach Motorzustand auch 3 oder 2 sein.
