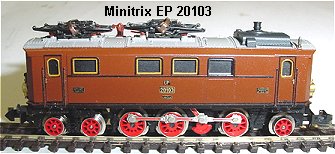

Minitrix EP 3/6 Stangenlok 15.12.2006

Umbauanleitung: Hier der Umbau mit einem DHL161

Gehäuse unten spreizen und nach oben abziehen. Ein Oberleitungsbetrieb ist nicht mehr möglich.

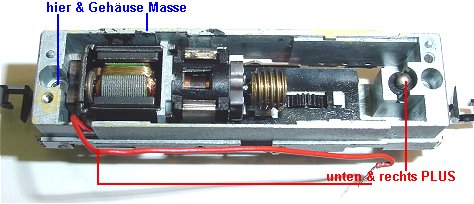

Plus kommt von der Schleiferseite der Lok und zusätzlich über einen gefederten Stift und ein Federblech unter der Platine von der Vorlaufachse.
Masse geht von den Schleifern an das Gehäuse und zusätzlich vom linken Vorlaufdrehgestell an die Gehäusemasse.

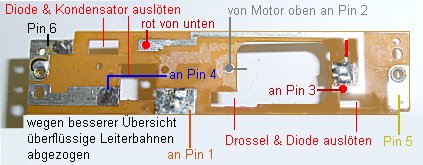

Die Platine wird bearbeitet. Zuerst alle Entstörteile ablöten. Dann die nicht mehr benötigten Leiterbahnen mit einem Messer abziehen. Eine brücke Plus von oberer Leiterbahn zur Feder löten.
Weiter erst nach Ausfräsen des Bleigewichtes.

Das Bleigewicht. Hier wird, genau wie im Bild, eine Vertiefung für den Decoder gefräst. Tiefe 1 mm.
Jetzt geht es mit der Platine weiter.
Platine an das eingelegte Bleigewicht von außen anhalten und Ausfräsung anzeichnen. Einspannen und vorsichtig ausfräsen. Achtung: Die Feder unten muss stehen bleiben.

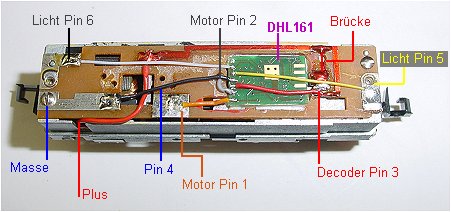

Platine und Bleigewicht Ausfräsung passt genau übereinander. Decoder "kopfüber" einkleben. Warum??? Die Lötpins sind bei diesem Decoder sehr klein und man kann besser löten wenn keine Bauteile im Weg sind. Pin 1 orange an Motorfeder welche an der Platine erhalten blieb. Grau vom Motorblech oben (die Masselasche wurde abgeschnitten) an Pin 2. Pin 3 rot an Leiterbahn neben der Plusfeder. Pin 3 blau an Masseleiterbahn neben der Schraube links. Pin 5 gelb an Lampe rechts. Pin 6 weiß an Lampe links.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 3, Impuls 2 / mittel, Halteabschnitt nach Belieben.
Ohne Gehäuse Probe fahren. änderungen von Motoranschluss oder Licht/Impuls mittels Kennwert änderung. Gehäuse aufsetzen, fertig.
