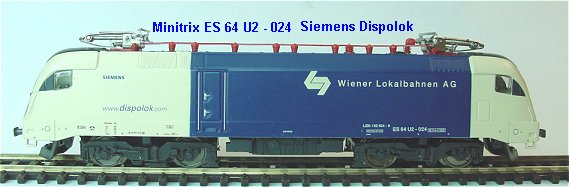

Minitrix ES 64 U 2 - 024 Siemens Dispolok

Umbauanleitung: Einbau SX DHL100 = Trix 66836

Gehäuse der Lok abnehmen. Dazu beide Seiten spreizen, Lok fällt nach unten aus dem Gehäuse.

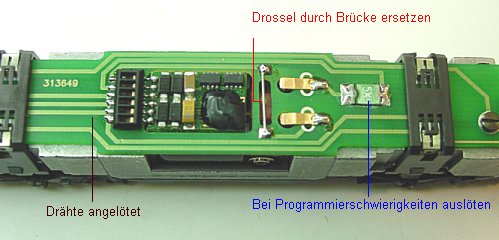

Drossel durch Drahtbrücke ersetzen. Kondensator rechts auslöten. Sollte es immer noch Probleme geben dann den Decoder an der Platine Festlöten.

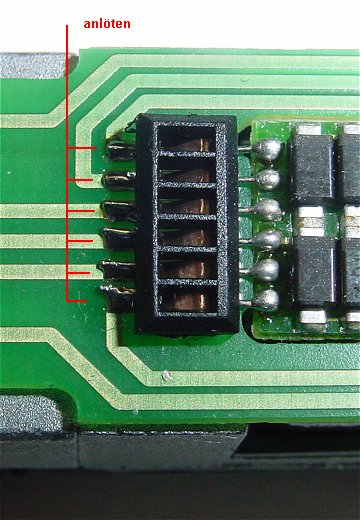

Wurzel allen übels bei Programmier- und Fahrschwierigkeiten ist die Steckschnittstelle. Trix hat sie zwar neuerdings unter der Platine erhitzt damit sie nicht mehr einseitig ausrasten kann, dies hat jedoch den Nachteil, dass man den Schnittstellenstecker nicht mehr gewollt ausrasten kann um die Federchen strammer zu biegen. Also Stecker so lassen und die heraus stehenden Drahtenden auf der Platine Festlöten. Das geht natürlich nicht mit einem "Dachrinneblötkolben"

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 5, Impuls 2 Halteabschnitte nach Belieben.
