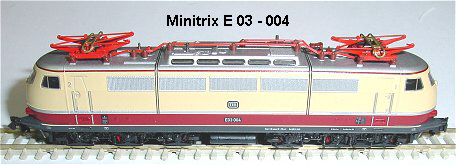

Minitrix E 03 - 004 mit Schnittstelle

Umbauanleitung: Hier der Umbau mit einem DHP160 Multiprotokoll Decoder (SX1 / SXII / DCC)

Die Trix Proficlub AusFührung der BR103 mit Schnittstellenplatine an der jedoch noch etwas getan werden muß für einen störungsfreien Betrieb unter SX1 und SXII. für DCC trifft das nicht unbedingt zu, bei Problemen jedoch ebenfalls die angegeben Teile auslöten.

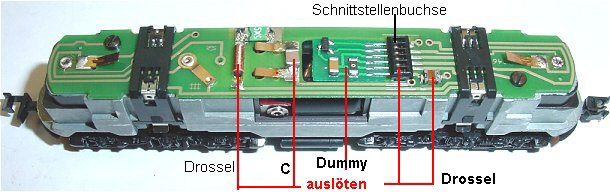

Dummyplatine herausziehen, Drossel vorne rechts auslöten, Kondensator zwischen den Motorkontaktfedern auslöten, Drossel auslöten , Polyswitch auslöten bei Programmierproblemen, Motorfedern ablöten bei Kontaktproblemen. Der Motor ist nicht starr gelagert sondern kann sich leicht nach beiden Seiten drehen, dadurch haben die Motorfedern manchmal keinen Kontakt weil sie mit dem Motor mitdrehen.

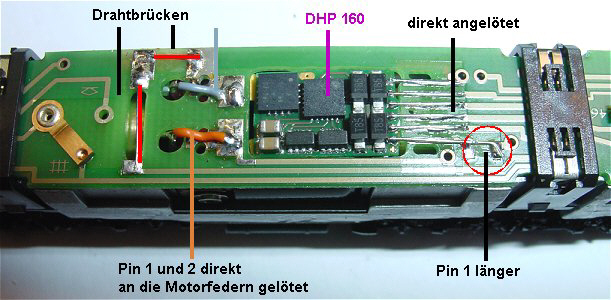

Hier war so ein Fall mit erheblichen Kontaktproblemen. Die Motorfedern wurden abgelötet und je eine Litze von den Lötpads direkt an die Anschlüsse gelötet, die geht gut wenn mit einer Pinzette die oberen 2mm leicht schräg gebogen und verzinnt werden. Die wackelige Buche wurde entfernt und die Decoderdrähte direkt auf die Platine gelötet. Dabei wird Pin 1 etwas länger gelassen und an dem rechten Lötpad der ausgelöteten Drossel angelötet, man erspart sich eine 3mm lange Drahtbrücke an dieser Stelle.
