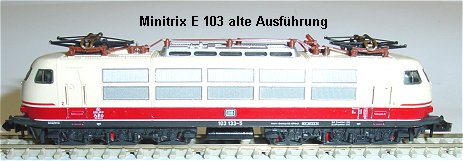

Minitrix E 103 (Umbauanleitung für Ungeübte) 21.12.2008

Umbauanleitung: Hier Einbau eines DHL100 Selectrix Decoders.

Diese Einbauanleitung ist absichtlich so ausFührlich gehalten um Anfängern die Scheu vor einem Umbau zu nehmen.

Gehäuse abnehmen. Dazu Lok auf den Kopf stellen, Gehäusewände vorn und hinten leicht spreizen und Fahrgestell herausnehmen.

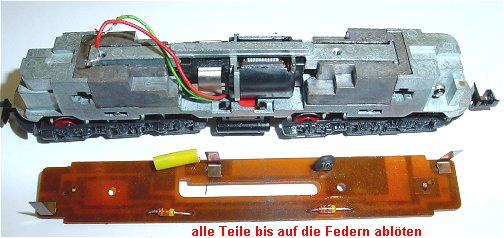

Die Platine wird abgenommen durch lösen der beiden Schrauben und Ablöten der beiden Kabel von der Schleiferplatine. Die Ballastgewichte werden entnommen. Die Motorhalteklammern werden herausgezogen und an beiden Enden die Plastikklammen durch leichtes niederdrücken mit einem Uhrmacherschraubenzieher herausgezogen. Dabei bewegen sich die Antriebswellen und der Motor mit nach vorne und der Motor kann entnommen werden.

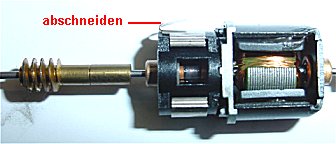

Vom rückwärtigen Kohleblech wird die "Masselasche" abgeschnitten, damit ist der Motor potentialfrei.

Die Schleiferplatine wird durch Ausrasten des schwarzen Unterteils herausgenommen und bearbeitet. Der Oberleitungsumschalter wird entfernt. Die grüne Litze wird abgelötet. Von einer Seite der Schleiferplatte wird eine Drahtbrücke zur Leiterbahn mit der roten Litze gelötet. Schleiferplatine wird wieder eingesetzt.

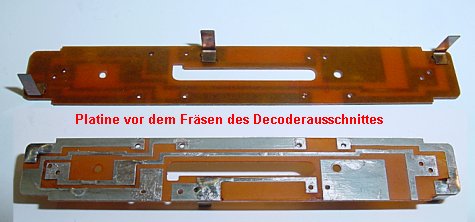

Die bearbeitete Platine ist frei von Entstörteilen und der Decoderausschnitt wird angezeichnet.

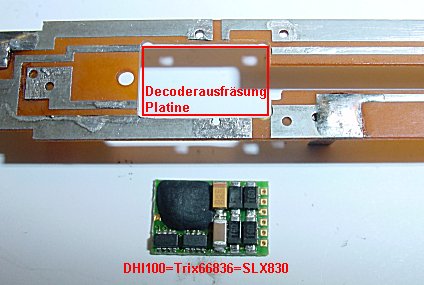

Der Ausschnitt ist gefräst, exakt so lang wie der Decoder und auch so breit. Es bleibt ca. 1 mm bis zur linken Schraube stehen, dafür wird rechts 1mm der brücke abgefräst.

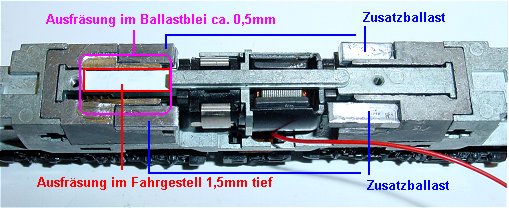

Unter der Platinenausfräsung wird vom Steg noch 1,5 mm weggefräst damit der Decoder später nicht am Gehäusedach anliegt. Da der Decoder im Dauerbetrieb bis 70 Grad heiß werden kann ist es besser einen gewissen Abstand zum Dach herzustellen. Von unten sieht man die rote Litze der Schleiferplatine herausschauen. Da die freien Ausnehmungen in den Ballastblei Stücken nur Platz für die Entstörteile gaben, kann dieser Platz jetzt mit zusätzlichem Plattenblei gefällt werden.

Der Decoder ist mit Doppellklebeband eingeklebt, Anschlüsse nach rechts um die Litzen möglichst kurz zu halten. Dabei ist Pin 1 orange unten im Bild. Verdrahtung: Am rechten Platinenende wird eine Drahtbrücke zur überflüssigen Oberleitungsleiterbahn gelötet. Dadurch kann die Lampenlitze von Pin 5 kürzer gehalten werden.

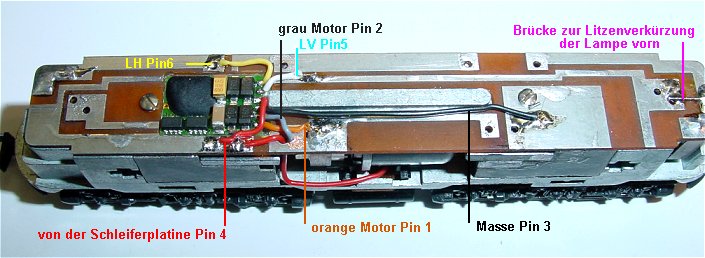

Pin 1 orange an Motor unten. Pin 2 grau an Motor oben. Pin 3 schwarz an Masse rechts. Pin 4 rot an Plus von unten. Pin 5 weiß an Lampe rechts und Pin 6 gelb an Lampe links.

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 5, Impuls 2, Halteabschnitte nach Bedarf.
