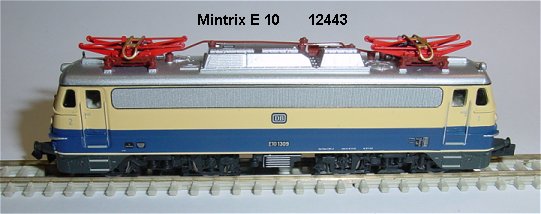

Minitrix E 10 (mit Schnittstelle) 03.05.2009

Umbauanleitung: mit einem Decoder DHL100

Gehäuse abnehmen. Dazu vorne und hinten Gehäuse seitlich spreizen und eventuell Postkartenkarton seitlich zwischen die Rastnasen schieben damit sie beim Ausrasten nicht immer wieder einrasten.

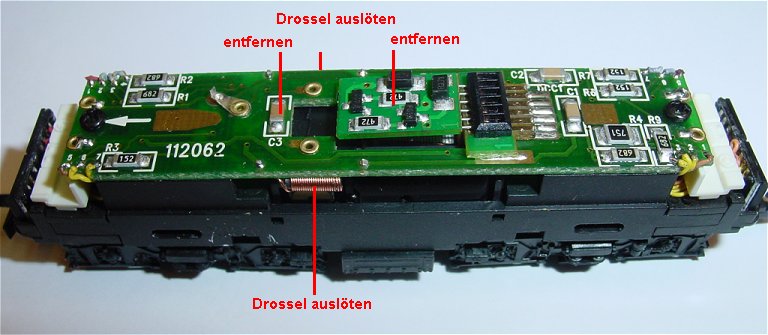

Die Platine im Originalzustand. Es ist zwar eine Schnittstelle vorhanden, jedoch gibt es durch die beiden Drosseln und den Kondensator zwischen den Motoranschlüssen oft Probleme beim Programmieren weil das Programmieren zeitkritischer ist als das Fahren.

Also werden beide Drosseln ausgelötet und durch je eine Drahtbrücke ersetzt. Der Kondensator wird ersatzlos ausgelötet.

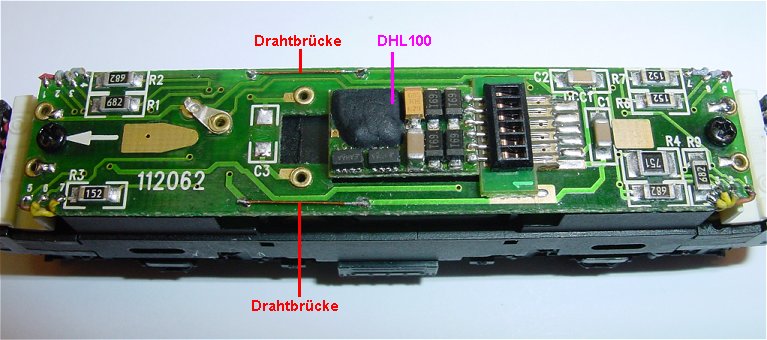

Die Drahtbrücken kann man auch auf der Oberseite der Platine auflöten. Decoder DHL100 ist statt des Analogbausteins eingeschoben und an den Drahtenden leicht mit Lötzinn fixiert.

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 2, Halteabschnitte nach Bedarf.
