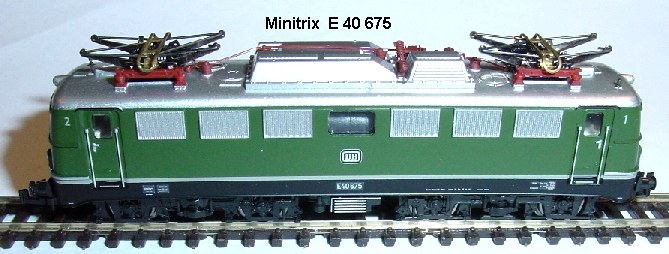

Minitrix E 40

Umbauanleitung: mit DHL 160 Multiprotokolldecoder DCC / SX

Gehäuse seitlich spreizen, nach oben abnehmen.

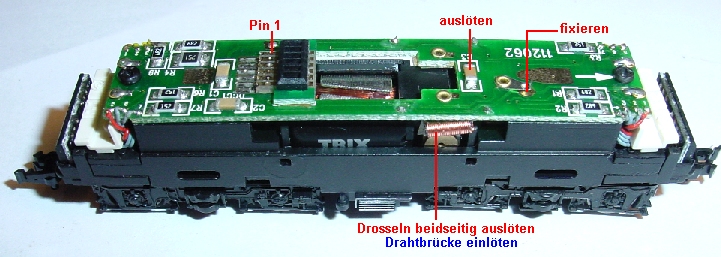

Analogplatine herausziehen, beide Drosseln auslöten (oder mit Draht überbrücken), Kondensator auslöten, eventuell Umschalter mit einem Lötpunkt fixieren.

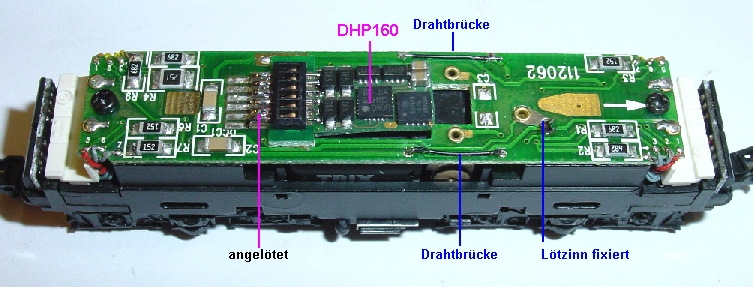

Platine bearbeitet. Statt Drosseln je eine Drahtbrücke eingelötet. Kondensator zwischen den Motoranschlüssen ausgelötet, Decoder DHP160 in Schnittstelle gesteckt und dahinter festgelötet.

Einstellungen: Adresse XX, Geschwindigkeit 6, Verzögerung 5, Impuls 2, Halteabschnitte 1 oder 2
