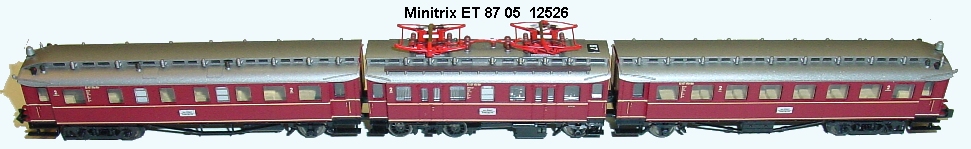

Minitrix ET 8705 12526

Umbauanleitung: Es passt ein DHP160 Multiprotocol in die Schnittstelle. (Selectrix1, Selectrix II & DCC Format)

Der neue ET87 hat eine Schnittstelle welche jedoch wegen Programmierproblemen des Decoders bearbeitet werden muß.

Wagenkasten des Antriebs nach oben abziehen.

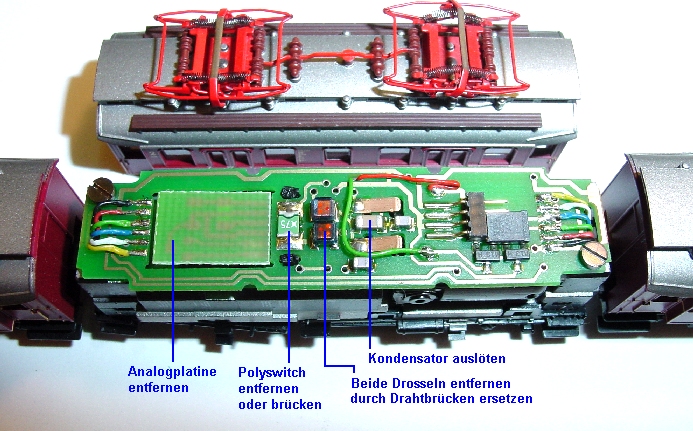

Links die Analogplatine vorsichtig herausziehen um die Kontaktfedern der Schnittstelle nicht zu sehr zu verbiegen.

Dann den grünen Polyswitch auslöten und durch Drahtbrücke ersetzen. Beide Drosseln auslöten und durch Drahtbrücken ersetzen. Kondensator nur auslöten, Blechstreifen im Dach entfernen, ein Oberleitungsbetrieb ist nicht möglich.

Wer im Wagenkasten innen die Kanten am jeweiligen Kopfende etwas anschrägt bekommt später den Wagenkasten leichter wieder auf das Unterteil.

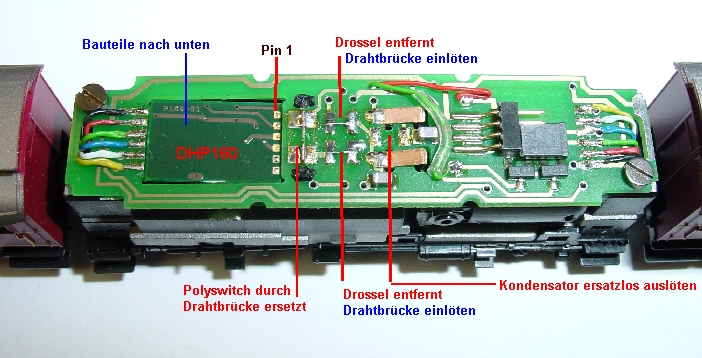

Der DHP160 ist kopfüber eingeschoben und die drei Drahtbrücken eingelötet. Wer einen anderen Decoder benutzt, Pin 1 Motor ist oben im Bild.
