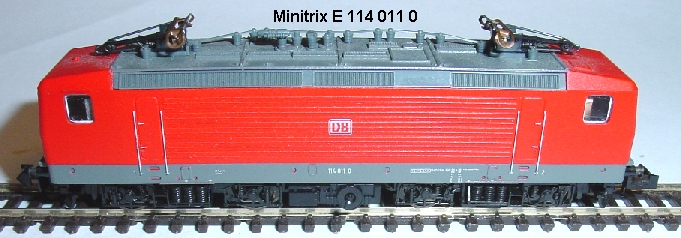

Minitrix E 114

Umbauanleitung: DHP160

Gehäuse abnehmen durch Spreizen der Seitenwände und Abheben nach oben.

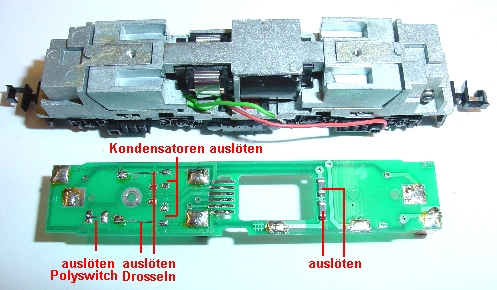

Platine rotes und grünes Kabel ablöten und abschrauben.

Steckschnittstelle entfernen. grünen Polyswitch durch Drahtbrücke ersetzen. Beide Drosseln auslöten und durch Drahtbrücken ersetzen. 2 Kondensatoren links und 2 Kondensatoren rechts auslöten.

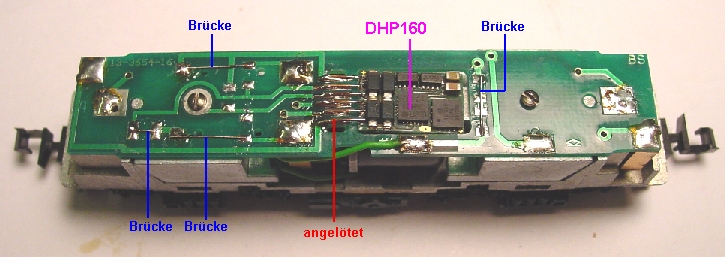

Drahtbrücken sind eingelötet. Decoder DHP160 eingelötet, Pin 1 oben im Bild. Unten schwarzen Kasten abklippsen und roten Draht von der unteren Platine ablöten. grünen Draht an der Verbindung beider Schleifer-Leiterbahnen ablöten und oben an der Platine wieder ablöten.

Einstellungen: Adresse XX, Geschwindigkeit 6, Anfahr- und Bremsverzögerung 4, Impuls 2.
Die Lok ist relativ laut bei Endgeschwindigkeit.
