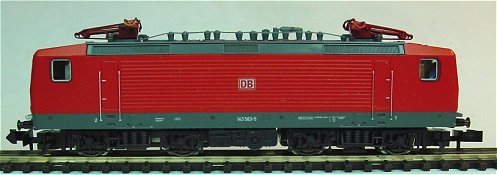

Minitrix BR 143 563-5      25.01.2007

Umbauanleitung: Es passt ein DHL100 / SLX830 oder ein DCC SLX870 oder Kühn N025 seitlich
Gehäuse seitlich spreizen und nach oben anheben.
Oberleitungsbetrieb ist aus Sicherheitsgründen nicht mehr möglich.

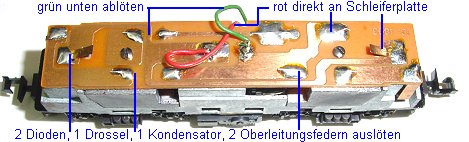

Das grüne und rot Kabel wird abgelötet. Die Platine abgeschraubt. Beide Motorhalteklammern werden herausgezogen und der Motor entnommen. Der Kasten unter der Lok wird ausgerastet. Die Schleiferplatine wird entnommen und beide Kabel abgelötet, sowie der Oberleitungsumschalter entfernt. Ein rotes Kabel wird an die Verbindung der beiden Schleiferplatten gelötet. Schleiferplatine wieder einsetzen und Kasten wieder einrasten.
Von der Platine wird bis auf die einzelne Motorfeder und die beiden Lampenfedern alles abgelötet. Zur besseren Verständlichkeit habe ich alle nicht benötigten Leiterbahnen mit einem Messer abgezogen.
Die umgebogene Massenase wird abgeschnitten, später wird Pin1 graue Litze direkt an das Kohleblech gelötet. Motor an beiden Lagern mit einem Tropfen Öl versehen und wieder einbauen.

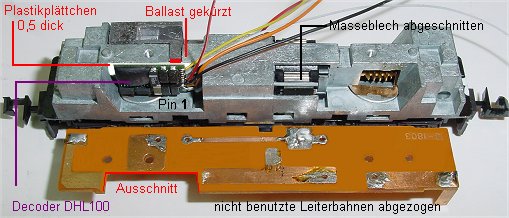

Vom Ballastgewicht wird der hintere Teil abgeschnitten (damit man bei Bedarf den Motor nach vorne noch herausschieben kann). über und neben der sichtbaren Schneckenwelle wird ein 0,5 mm dickes Plastikplättchen aufgeklebt, nicht über der Schnecke. Auf das Plastikplättchen wird der Decoder aufgeklebt, Pin 1 im Bild rechts unten. Nun wird auf der Platine der Sitz des Decoders angezeichnet und das entsprechende Stück aus der Platine ausgesägt, (gefräst). Einen einseitig bestückten Decoder bekommt man unter das Dach gewärgt, da dieser jedoch im Dauerbetrieb bis 70 Grad heiß werden darf freut man sich dann über die Beule im Kunststoffdach. Vor dem weiteren Arbeiten malt man beide LampenscHöchte mit weißer Farbe aus.

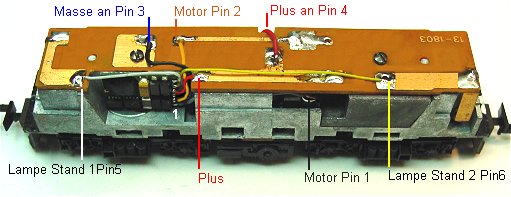

Decoder eingeklebt und verdrahtet. Pin 1 grau an Motor-Kohleblech im Vordergrund. Pin 2 orange an Leiterbahn zur oberen Motorfeder. Pin 3 schwarz Masse an Masselötpunkt , Pin 4 rot an die Leiterbahn an der das rote Kabel von unten angelötet wurde. Pin 5 weiß an Lampe vorn und Pin 6 gelb an Lampe hinten.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 4, Anfahr- Bremsverzögerung 5, Impuls 2 mittel, Halteabschnitt nach Belieben. Probefahren und bei Erfolg Gehäuse aufklippsen.
