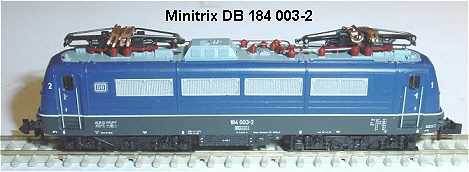

Minitrix BR E 184 alte AusFührung 28.02.2010

Umbauanleitung: DHL100 liegend auf der Platine

Lokgehäuse abnehmen. Dazu je eine Schraube unter den inneren Phantographen entfernen

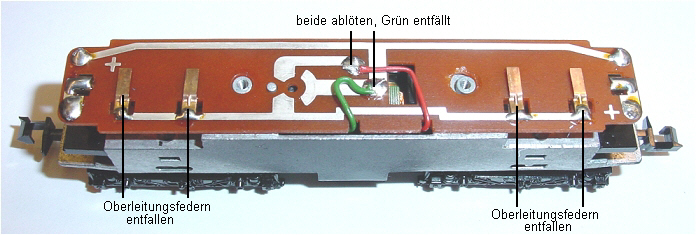

Beide Litzen auf der Platine ablöten. Die rote Litze wird erneuert, die grüne Litze entfällt.

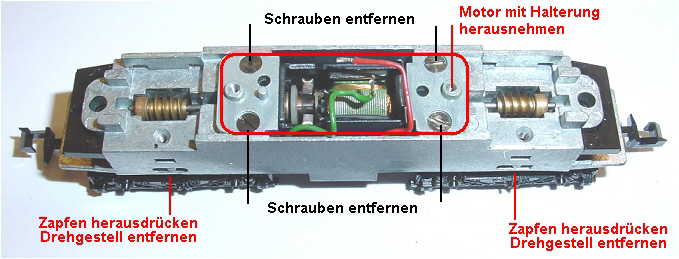

Je zwei Schrauben der Motorhalterung werden herausgedreht und der Motor mit den Halterungen herausgenommen.
Die Drehgestellstifte werden herausgedrückt und beide Drehgestelle herausgenommen.

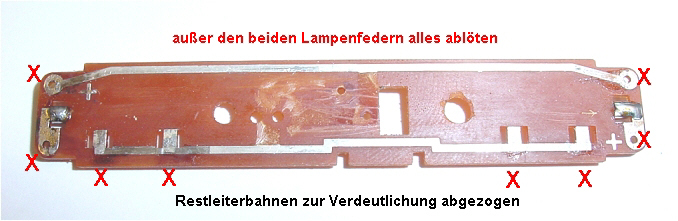

Die Platine wird bearbeitet. Außer den beiden Lampenfedern wird alles abgelötet. Zum besseren Verständniss habe ich die nicht benötigten Leiterbahnen entfernt.

Die Platine kann nach herausnehmen des Motors ebenfalls nach oben entnommen und bearbeitet werden.

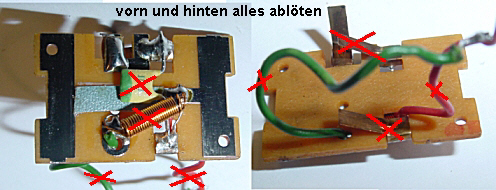

Alle Teile und Litzen werden abgelötet. Eine längere rote Litze wird an der Schleiferleiterbahn angelötet.

So sieht die bearbeitete untere Platine aus.

Wegen dem Motor mit Halterungen müssen die Litzen ganz in den Ecken verlegt werden.

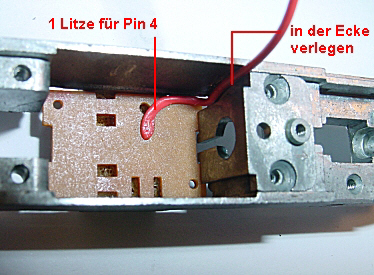

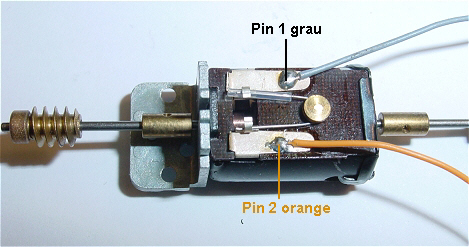

An die Motorkohlefedern wird je eine Litze wie im Bild angelötet und dann der Motor mit Halterung vorsichtig wieder eingesetzt, Kabel schän in den Ecken nach oben legen und die vier Schrauben einsetzen.

Motor eingebaut, Platine wurde bearbeite. Dabei wird unten rechts eine Drahtbrücke von der Leiterbahn zur Birne eingelötet und ebenso oben links, denn die Leiterbahnen werden als Lichtleiterbahnen benutzt.

In der Platine wurde oben Mitte ein 2,5mm Loch für die rote und orange Litze gebohrt, für schwarz wird ein Langloch der entfernten Oberleitungsfeder benutzt und die graue Litze wird vom Motor wird in der Aussparung der Platine verlegt.

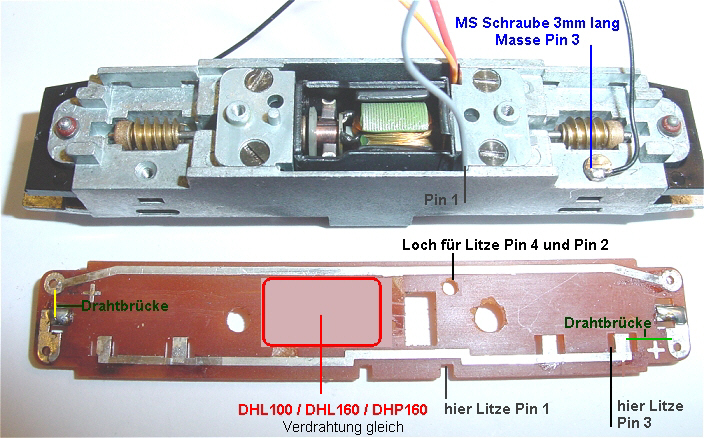

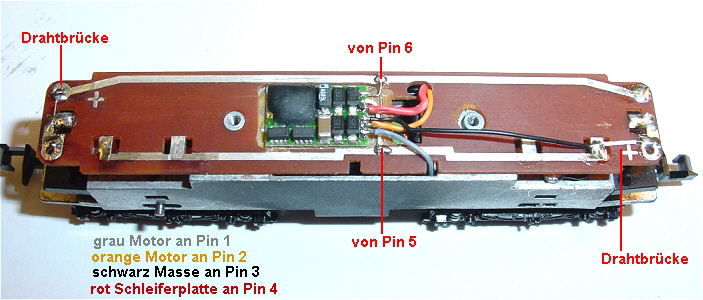

Hier ist der Decoder eingeklebt und verdrahtet wobei die Anschlüsse bei den Decodern DHL100, DHL161 sowie DHP160 gleich sind.
