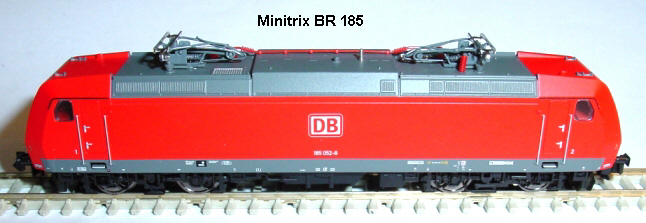

Minitrix E 185 31.01.2010

Umbauanleitung: Hier mit einem DHP160 SX1 - SXII - DCC Decoder

Gehäuse abnehmen.

Unterbodenkasten links und rechts ausrasten, dann Gehäuse nach oben abnehmen.

Die beiden Teile.

Die Lok hat zwar eine, jedoch unzuverlüssige, Schnittstelle. Daher sollte der Decoder eingelötet werden.

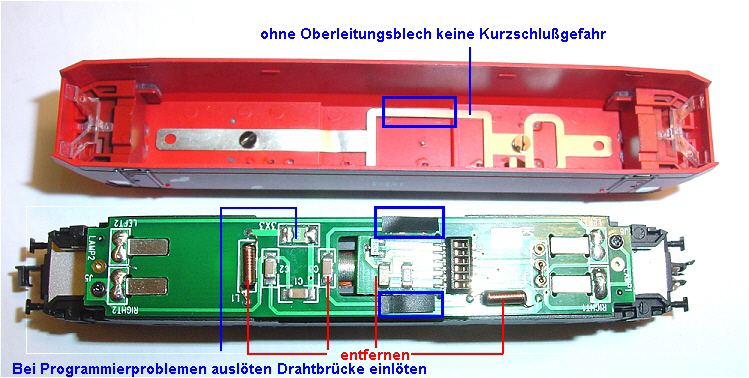

Bearbeitung der Platine: Wegen der Kurzschlussgefahr der Oberleitungsbleche und der Motorleiterbahnen auf der Platine sollte durch Abschrauben der Verbindung im Gehäuse diese Gefahr verhindert werden.

Auf der Platine werden 1 die Drosseln, 2 die Schnittstellenbuchse mit Analogplatine, 3 die bezeichneten Kondensatoren ausgelötet. Beide Drosseln werden durch Drahtbrücken ersetzt. Sollten sich später immer noch Fehlermeldungen beim Programmieren zeigen, dann wird der Polyswitch (hellgrün) ebenfalls ausgelötet und durch Drahtbrücke ersetzt.

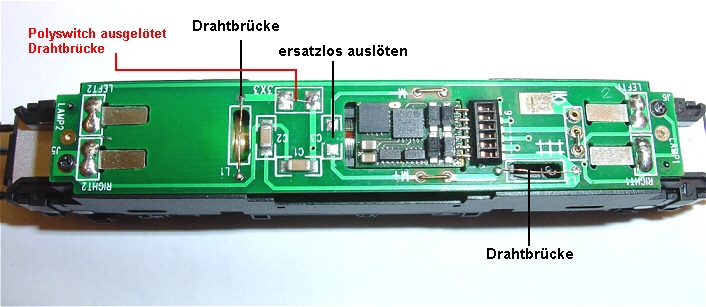

Die bearbeitete Platine. Drei Drahtbrücken eingelötet, sowie der DHP160 auf den Leiterbahnen festgelötet.
