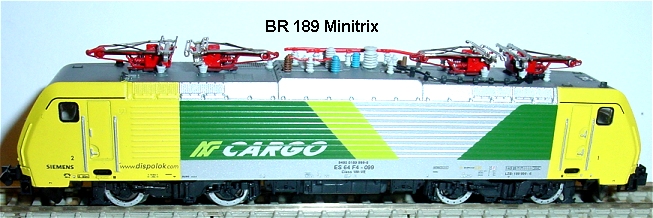

Minitrix E 189 13.02.2016

Umbauanleitung: Hier mit einem DH10C 1 Multiprotokoll Decoder

Gehäuse abnehmen.

Unterbodenkasten links und rechts ausrasten, dann Gehäuse nach oben abnehmen.

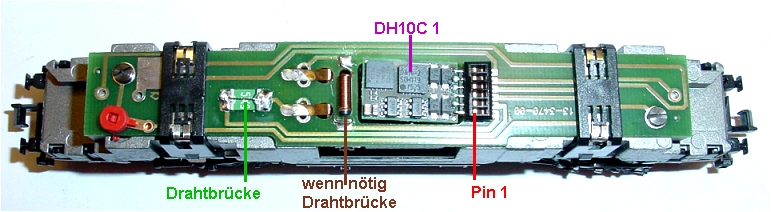

Platine bleibt drin, wird jedoch geringfügig bearbeitet. Analogdummy aus der Schnittstelle herausziehen. grünen Polyswitch mit dünnem Draht überbrücken. Drossel nur bei Programmierproblemen durch Drahtbrücke ersetzen. Bei Wackelkontakt im "Stecker" die Decoderdrähte rechts im Bild 2mm herausstehen lassen und dort jeweils einen Lötpunkt setzen. Wem das Licht zu dunkel ist der kann beide Vertiefungen des Fahrgestells mit weißer Farbe auslegen.
