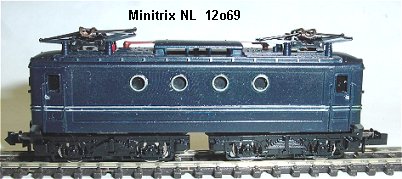

Minitrix 12069 NL 29.05.2007

Umbauanleitung: Einbau SX DHL050, oder Kühn N025 DCC Decoder

Gehäuse der Lok abnehmen. Dazu 2 Schrauben am Dach herausdrehen, dann kann das Gehäuse nach oben abgenommen werden.

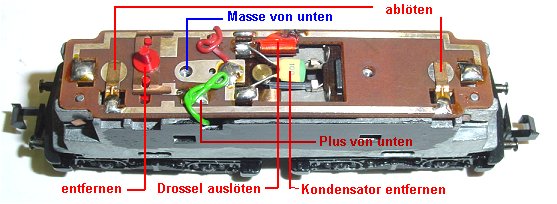

Alle Entstörteile auslöten. Ebenfalls die Federn für die Dachstromabnehmer auslöten. Den Oberleitungsschalter ausbauen. Beide Litzen von der unteren Platine ablöten und erneuern. Beide Kohlenhalter oben etwas mehr nach unten biegen.

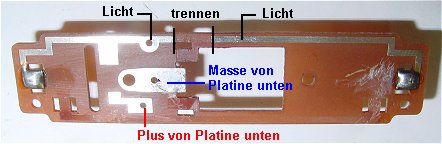

Platine wie im Bild bearbeiten.

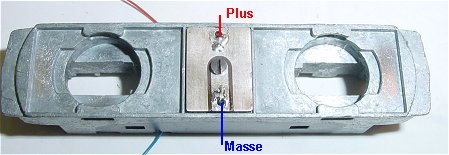

Platine unten hat den Anschluß für die Schleifer und für die Masse durch Litzen nach oben geFührt.

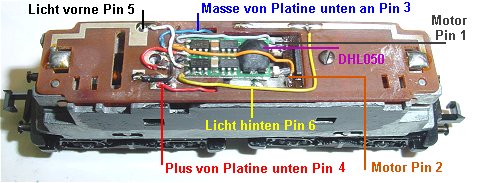

Die fertige Platine oben. Der DHL 050 ist seitlich links aufgeklebt. Pin 1 grau oben links an die Motorkohle oben. Pin 2 orange an Motorkohle unten. Pin 3 rot an Masse, Pin 4 schwarz an Plus . Pin 5 weiß an Licht Führerstand 1. Pin 6 gelb an Licht Führerstand 2.

Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 3, Impuls 2 Halteabschnitte nach Belieben.

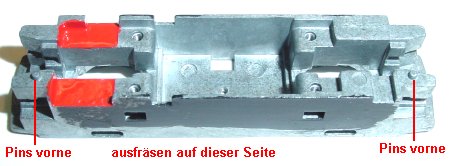

für den Einbau eines doppelseitig bestückten Kühn N 025 DCC Decoders muss gefräst werden. Platinenpins vorne, fräsung links, die frästiefe ist bereits vorgegeben durch eine Vertiefung wie auf der rechten Seite. Diese braucht nur auf die Größe des Decoders erweitert werden.

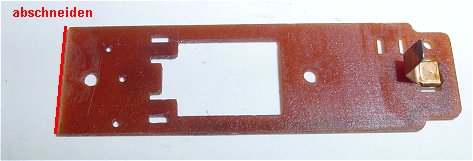

Da wegen der Motorschnecke nicht beliebig tief gefräst werden kann wird die linke Seite der Platine gekürzt.

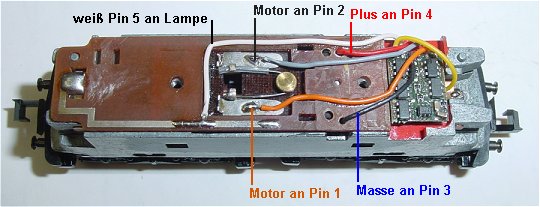

Decoder eingeklebt. Pin 1 orange an Motor, Pin 2 grau an Motor, Pin 3 schwarz von Platine unten Masse, Pin 4 rot von Platine unten Plus, Pin 5 weiß an Birne links und Pin 6 gelb an Birne rechts. Gelb muss wegen fehlender Feder direkt an die Birne gelötet werden.

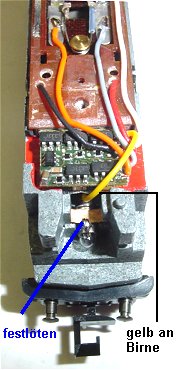

Die Birne ist direkt an die gelbe Litze gelötet und die Massefeder der Birne mit einem Lötpunkt fixiert.
