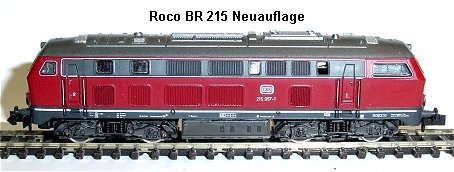

ROCO V 215 neue AusFührung 14.11.2008

Umbauanleitung: Kühn N025 DCC Decoder

Gehäuse seitlich spreizen und nach oben abziehen. Die BR 115 ist nicht wirklich neu sondern eine Neuauflage aus alter Form. Nur die Platine hat jetzt total verzinnte Leiterbahnen.

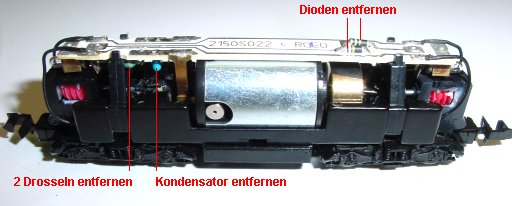

Kabel von den Radschleifern an der Platine rechts und links ablöten. Platine ausklippsen. Von der Platine alle Entstörteile ablöten.

Die Platine ist frei von allen Entstörteilen, (Kondensator, 2 Drosseln unten sowie zwei Dioden oben)

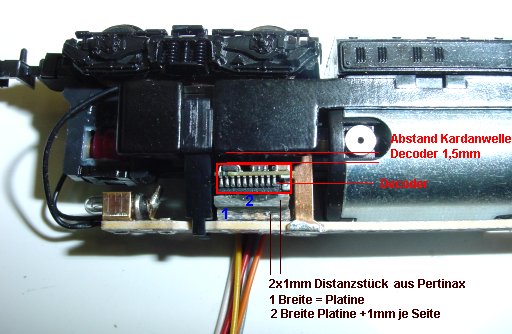

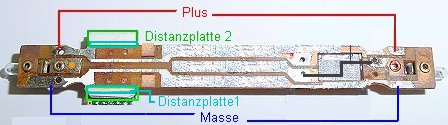

Zwei Plättchen aus einem 1mm dicken Platinenrest sind auf die Platine unten neben den Motorfedern aufgeklebt. Das erst Plättchen nur so breit wie die Platine, das zweite Plättchen je 1 mm breiter. Darauf der Decoder mit Doppelklebeband. Jetzt wird die Platine mit Motor wieder eingeklippst und auf die Platine von oben, über dem Decoder, etwas gedrückt. Das schwarze Klipsgestell rutscht dadurch ca. 3/10tel in seiner Halterung nach unten. Nun darf die schwarze Kardanaufnahme am Motor, in der die Kardanwelle steckt, nicht am Decoder schleifen. Wenn doch, Plättchen etwas dünner feilen und nochmals probieren.

So wenig wie möglich Litzen oben über die Platine verlegen sonst klemmt das Gehäuse oder passt garnicht mehr in die Rastnasen seitlich.

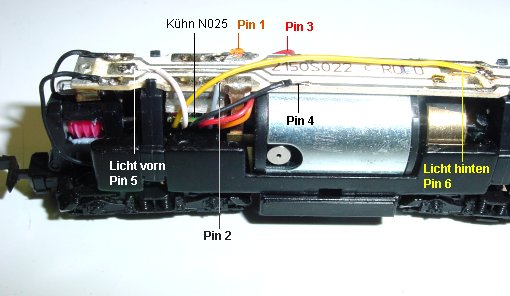

Pin 1 orange an Motorfeder oben im Bild. Pin 2 grau an Motorfeder unten im Bild. Rot Pin 3 an Leiterbahn oben, schwaerz Pin 4 an leiterbahn unten, weiß an Lampe links und gelb an Lampe rechts.
