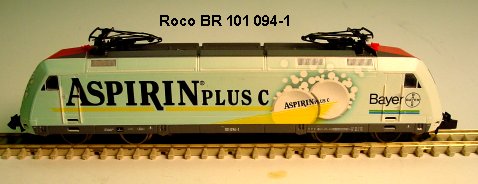

ROCO BR 101 094-1 16.05.2008

Umbauanleitung: DHL 100/161 auf der Platine

Gehäuse durch Spreizen der Seiten nach oben abnehmen.

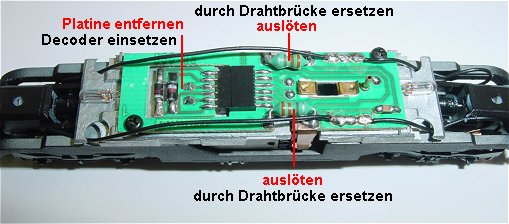

Beide Kondensatoren durch Drahtbrücken ersetzen. Analogplatine entfernen.

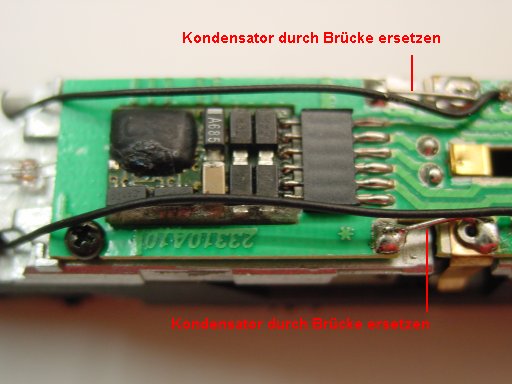

DHL 100 / 161 eingeschoben. Drahtbrücken eingelötet. Wenn die Decoderpins keinen richtigen Kontakt bekommen lötet man die Stifte des Analogsteckers ab und an den Decoder wieder an.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 4, Anfahr- und Bremsverzögerung 4, Impuls 2. Halteabschnitte 1 oder 2
