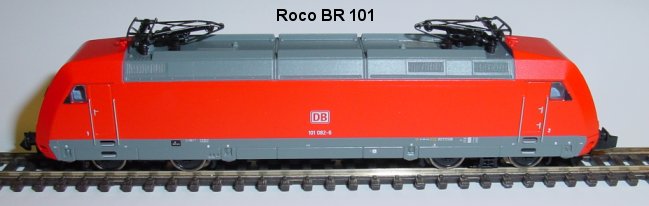

Roco BR 101

Umbauanleitung: Es passt ein Selectrix DHP 160

Gehäuse seitlich spreizen und abnehmen.

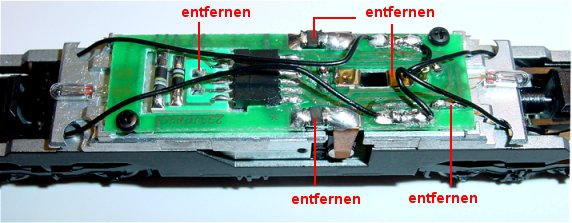

Beide viereckigen Drosseln auslöten. Analogplatine entfernen. Blechlasche recht entfernen, links muss bleiben. Kondensator im Bild unten rechts auslöten.

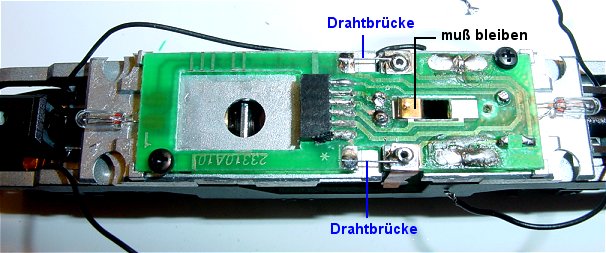

Zwei Drahtbrücken anstelle der Drosseln einlöten.

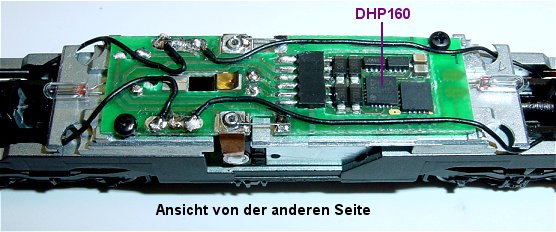

Decoder mit Tesaband zur Isolation auf der Unterseite in die Schnittstelle einstecken.
