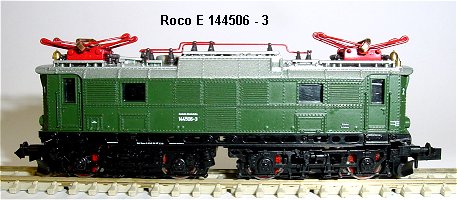

ROCO E 144 21.12.2008 Update: mit Ausfräsung und LED 10.03.2010

Umbauanleitung: DHL 100 auf der Platine mit verkürzten Lichtleitern

Gehäuse nach oben abheben, dabei die Seiten leicht auseinander ziehen. Eine Benutzung der Oberleitungsfunktion ist nach dem Umbau nicht mehr möglich und sollte generell nicht praktiziert werden.

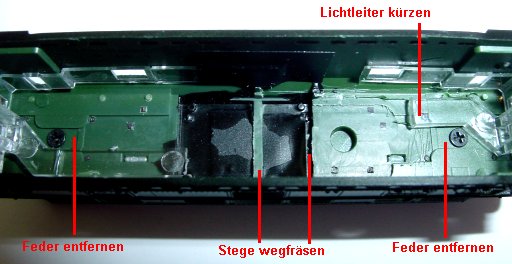

Da nur sehr wenig Platz im Gehäuse ist, wird dieses bearbeitet. Die beiden Stege werden flach gefräst und beide Lichtleiter ausgebaut und später gekürzt wieder eingebaut. Beide Dachstromabnehmerfedern werden entfernt.

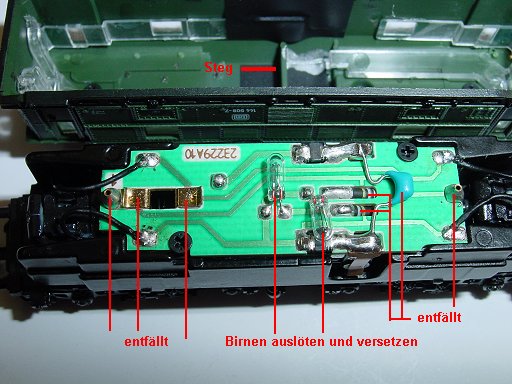

Beide Bleche links werden entfernt, beide Drosseln ausgelötet, der Kondensator wird entfernt, die Birnen werden komplett ausgelötet und an neuer Stelle wieder mit einem Draht eingelötet. Der zweite Draht kommt später an die Decoderlitze Pin 5 / 6. Damit der Decoder flach aufgeklebt werden kann muß der Stift im Bild oben links unter der Nummer linksneben der Birne ausgelötet werden, ebenfalls muß das Lötzinn der ausgelöteten Birnen komplett entfernt werden. (Entlötlitze) Beide schwarzen Dioden werden ebenfalls ausgelötet.

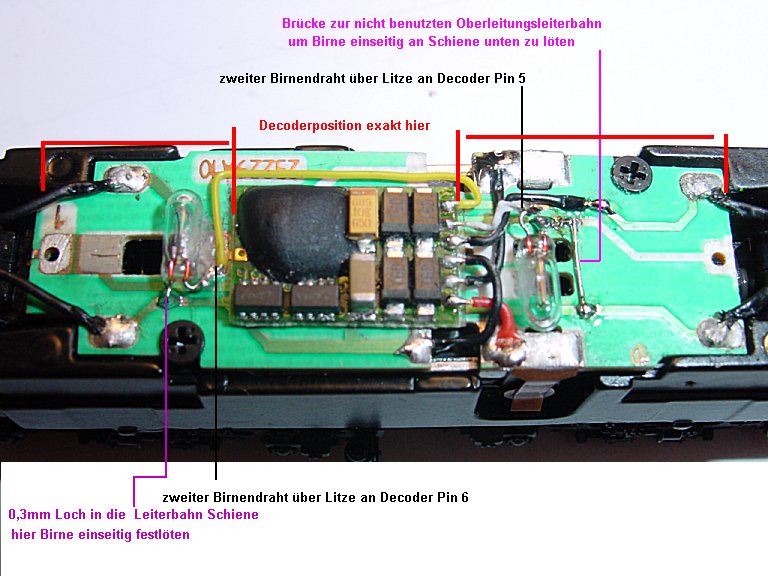

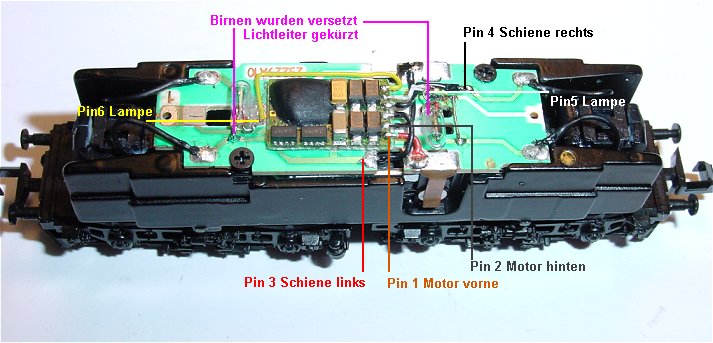

Der Decoder wurde aufgeklebt. Pin 1 rot an Motorblech unten im Bild. Pin 2 an Motorblech oben. Pin 3 an die Masseverbindung, an der auch die verbliebenen Birnen an Masse sitzen. Pin 4 an die linke Schiene. Pin 6 gelb an die neu eingelötete Birne linke Seite wo vorher die Bleche waren. Die zweite ausgelötete Birne wird mit einem Draht an die nicht mehr benötigte Leiterbahn der Oberleitung gelötet welche über eine brücke mit Schiene unten verbunden ist. Die Lichtleiter werden gekürzt und das Ende an einem Leinentuch glänzend gerieben und wieder eingesetzt. Nun erfolgt die Probefahrt und dann wird das Gehäuse aufgesetzt.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 4, Impuls 2. Probe fahren ohne Gehäuse und den Richtungswechsel mit Lichtwechsel vergleichen.

Decodereinbau mit 0,5mm Ausfräsung in der Platine und Ersatz der Birnchen gegen LEDs.

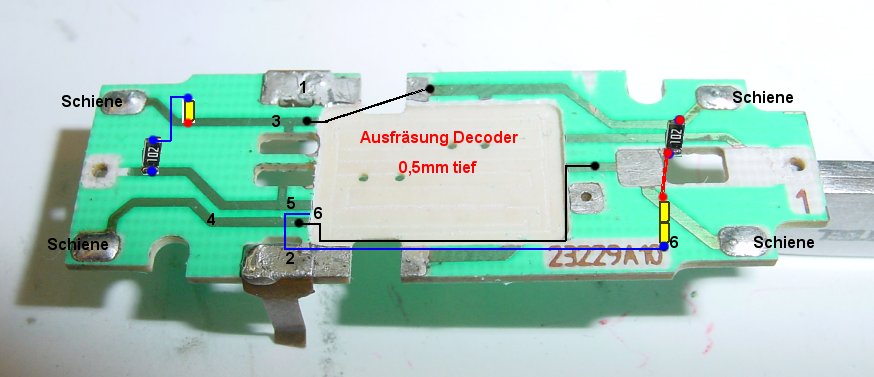

Von der Platine wird alles bis auf die Motorfedern abgelötet. Der Platz für den Decoder wird angezeichnet und 0,5 mm tief ausgefräst. Dann werden die Verbindungen (Drahtbrücken) der Schienenleiterbahnen gemacht. Siehe Punkt 3 und 4. Dann werden die LEDs aufgeklebt, dabei ist der Abstand vor dem Lichtleiter des Gehäuses wichtig. Je ein SMD-Widerstand 1K wird an der blank gemachten Leiterbahn oben im Bild angelötet. Vom Widerstand Führt ein Kupferlackdraht an plus der LED. Minus von der jeweiligen LED an Pin 5 / 6 des Decoders. Ich habe hier in Fahrtrichtung Führerstand 1 zu Testzwecken zwei LED hintereinander eingesetzt, eine LED jedoch reicht aus. Links wurde die übrig gebliebene Leiterbahn zum Widerstand benutzt. 0,15 mm Kupferlackdraht ist dick genug für die Verkabelung.

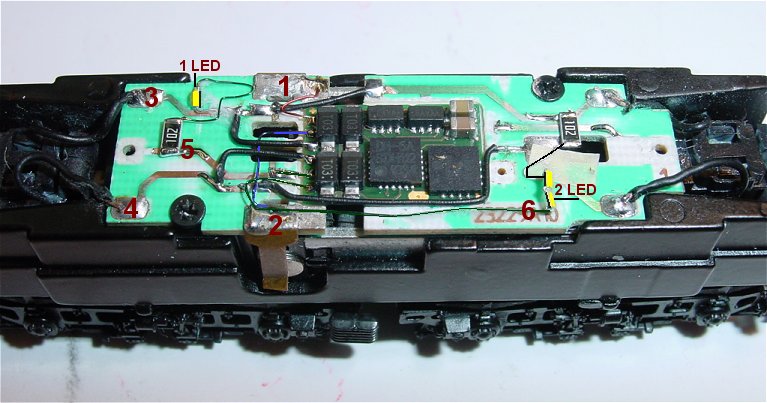

Decoder aufgeklebt, Pin 1 oben links Führt an Motorfeder oben im Bild. Pin 2 an Motorfeder unten. Pin 3 an die obere Schienenleiterbahn. Pin 4 an die untere Schienenleiterbahn. Pin 5 an LED links oben Minuspol. Pin 6 an LEDs rechts Minuspol. Mit Kupferlackdraht ist die Verkabelung übersichtlicher und das Gehäuse passt besser drauf.
