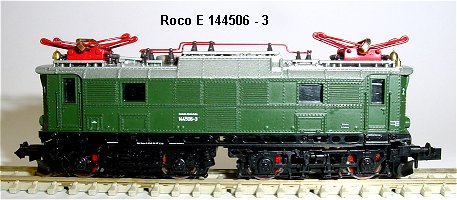

ROCO E 144 14.08.2008

Umbauanleitung: DHL 100 auf der Platine

Gehäuse nach oben abheben, dabei die Seiten leicht auseinander ziehen. Eine Benutzung der Oberleitungsfunktion ist nach dem Umbau nicht mehr möglich und sollte generell nicht praktiziert werden.

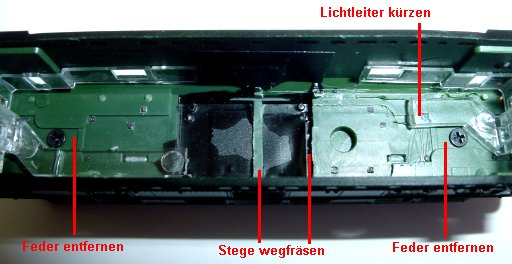

Da nur sehr wenig Platz im Gehäuse ist, wird dieses bearbeitet. Die beiden Stege werden flach gefräst und der Lichtleiter rechts ausgebaut und später gekürzt wieder eingebaut. Beide Dachstromabnehmerfedern werden entfernt.

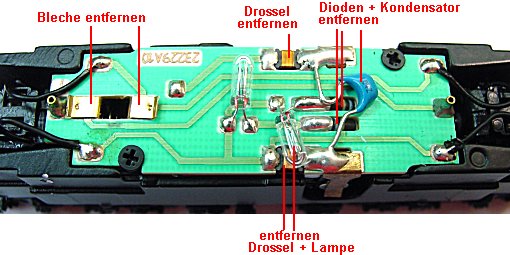

Beide Bleche links werden entfernt, beide Drosseln ausgelötet, der Kondensator wird entfernt, die im Bild rechte Birne wird komplett ausgelötet, die linke Birne bleibt. Damit der Decoder flach aufgeklebt werden kann muß der Stift unter der Bezeichnung (im Bild oben links) ausgelötet werden, ebenfalls muß das Lötzinn der ausgelöteten Birne komplett entfernt werden. (Entlötlitze) Beide schwarzen Dioden werden ebenfalls ausgelötet.

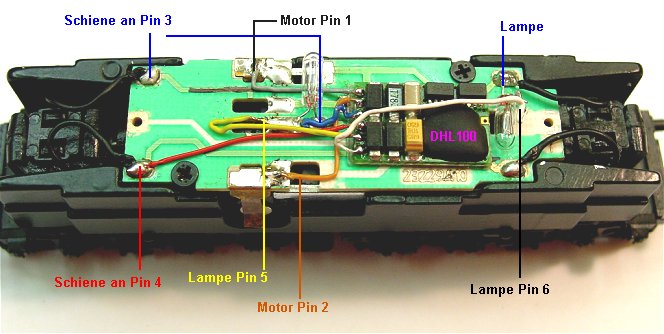

Der Decoder wurde (im vorhergehenden Bild links) aufgeklebt. Pin 1 grau an Motorblech oben im Bild. Pin 2 orange an Motorblech unten. Pin 3 blau an die Masseverbindung, an der auch die verbliebene Birne an Masse sitzt. Pin 4 rot an die linke Schiene. Pin 5 gelb an die verbleibene Birne linke Seite wo vorher die Diode saß. Die ausgelötete Birne wird mit einem Draht an rechte Schiene (blau) gelötet und an der andere Draht wird über eine weiße Litze mit Pin 6 des decoders verbunden. Jetzt wird das Gehäuse exakt neben das Unterteil gelegt und die noch mögliche länge des entfernten Lichtleiters angezeichnet. Der lichtleiter wird gekürzt und das Ende an einem leinentuch glänzend gerieben und wieder eingesetzt. Nun erfolgt die Probefahrt und dann wird das Gehäuse aufgesetzt.

Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 4, Impuls 2. Probe fahren ohne Gehäuse und den Richtungswechsel mit Lichtwechsel vergleichen.
