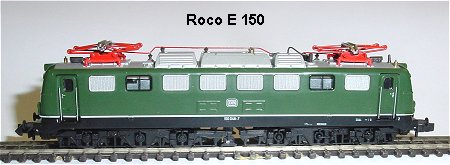

ROCO E 150 048-7

Umbauanleitung: Da die Lok noch immer keine Schnittstelle hat wird ein DHL100 quer auf die Platine geklebt.
Lokgehäuse abnehmen durch Entfernen der dachschraube und Spreizen der Seitenwände.

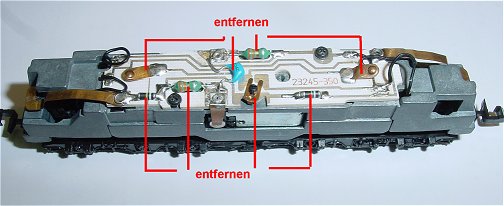

Die Originalplatine. Es wird bis auf die Lampenfedern und beide Motorfedern alles entfernt.

In die Platine wird 2 mm links neben dem Gewindeloch der Dachschraube eine Vertiefung in der Breite des Decoders 1mm tief eingefräst. (Die Platine bleibt also in einem Stück erhalten jedoch ohne durchgehende Leiterbahnen.)

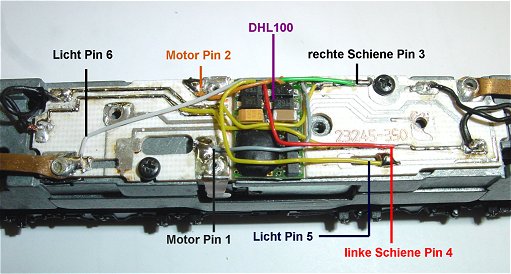

Der Decoder wird in die gefräste Vertiefung eingeklebt. Pin 1 grau an Motorfeder unten im Bild. Pin 2 orange an Motorfeder oben. Pin 3 hier grün an Masse. (die Masseleiterbahn wird links / rechts durch eine Drahtbrücke verbunden). Pin 4 rot an Plus linke Schiene (die Leiterbahn links / rechts wird durch eine Drahtbrücke verbunden). Pin 5 gelb an Birne rechts im Bild und Pin 6 weiß an Birne links im Bild.

Als letztes bleibt noch die Einstellung des Decoders. Höchstgeschwindigkeit 6, Verzögerung 5, Impuls 2, Halteabschnitte nach Beleiben. Vertauschte Anschlüsse kann man softwaremäßig korrigieren, siehe Kennwerte programmieren
