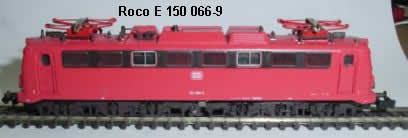

ROCO E 150 066-9      31.05.2002

Umbauanleitung: Ein DHL 100 in den Ausschnitt auf der Platine
Gehäuseschraube auf dem Dach herausdrehen, Gehäuse nach oben abheben, dabei die Seiten leicht auseinander ziehen. Die Oberleitungskontaktfeder im Gehäuseinneren werden entfernt Eine Benutzung der Oberleitungsfunktion ist nach dem Umbau nicht mehr möglich.

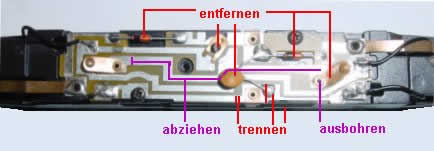

Die Platine hat keine Schnittstellenbuchse, jedoch kann man in die Platine ein Loch sägen und den Decoder dort hineinkleben. Die beiden Schrauben auf der Platine werden entfernt, die drähte vorn und hinten abgelötet, und die Platine abgenommen. Dann werden die beiden Dioden und der Kondensator sowie die rechte Feder entfernt. Bei der Feder wird die Niete entweder ausgebohrt, oder besser von hinten weggeschliffen. Nun wird ein Dummy in Decodergröße auf die Platine gelegt, ca. 2 mm rechts von den Motorlötpunkten und der benötigte Ausschnitt angezeichnet. Danach mit Laubsäge ausgesägt. Die lila markierten Leiterbahnen werden mit einem Messer angehoben und abgezogen. An den kenntlich gemachten Stellen neben dem unteren Motorlötpad werden die Leiterbahnen getrennt. Damit ist der Motor potenzialfrei.

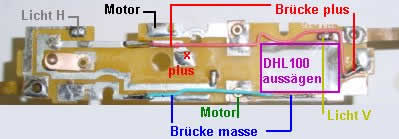

Von Plus rechts wird eine Drahtbrücke (im Bild oben, rot) zu Plus links eingelötet. Unten ebenso eine Drahtbrücke blau von Masse rechts zur linken Platinenseite Masse. Klebeband von unten unter den Platinenausschnitt kleben und den Decoder einkleben.

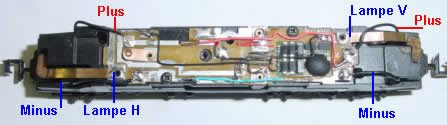

Ich habe die Verdrahtung bei ausgebauter Platine gemacht und dann erst die Stromabnahmekabel angelötet.

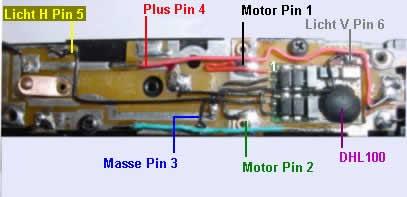

Zum besseren Verständnis links die Platine etwas größer. Pin 1, hier rot, kommt an Motorlötpad oben, Pin 2 an Motor-Lötpad unten, Pin 3 an Masse unten links neben Motorpad. Pin 4 an Plus oben links, Pin 5 an Licht hinten links und Pin 6 an Licht vorn rechts oben

Einstellungen des DHL100: Adresse XX, Höchstgeschwindigkeit 4, Anfahr- und Bremsverzögerung 2, Impuls 1 oder 2. Probefahren ohne Gehäuse und Richtungswechsel mit Lichtwechsel vergleichen. Wenn falsch, tauschen Pin 5 und 6 oder umprogrammieren. (siehe Kennwerte ändern bei DHL Decodern, Selectrix Tips). Gehäuse aufsetzen und festschrauben, fertig.
