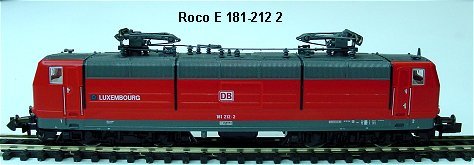

ROCO E 181-212-2 mit Schnittstelle 10.06.2007

Umbauanleitung: mit SLX 831 = DHL050

Gehäuse nach oben abziehen. Im Gehäuse Fensterabdeckung in der Dachkante abschneiden so das nur noch am Fenster die Silberfolie klebt.

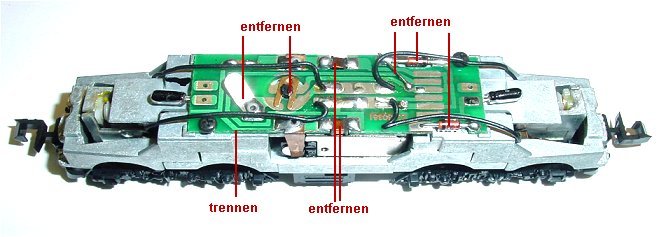

Die Roco Schnittstelle. Ein solches Durcheinander, das man besser alles auslötet und den Decoder direkt an die einzelnen Punkte ablötet. Also alle vier Zuleitungen von den Radschleifern ablöten und zwei Platinenschrauben entfernen. Platine abnehmen und bearbeiten. Umschalter herausnehmen, beide Dioden auslöten, Diodenbrücke auslöten, Drosseln an den Motoranschlüssen auslöten, Dachstromabnehmerfeder auslöten. Pin 1 und 3 brücke entfernen. Pin 5 vorne trennen. Platine wieder einbauen. Benutzt wird nur noch Lötpunkt Pin 5 und 6 für das Licht.

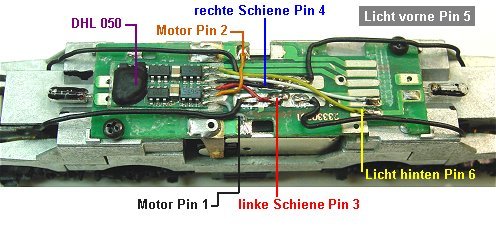

Verdrahtung: Decoder DHL050 mit Doppelklebeband wie im Bild aufkleben. Pin 1 grau an Motorzuleitung unten im Bild. Pin 2 orange an Motorzuleitung oben. Pin 3 rot an Lötpunkt linke Schiene der beiden Schleiferlitzen. Pin 4 schwarz an Lötpunkt rechte Schiene. Pin 5 weiß an Lampe vorne Schnittstelle-Lötpunkt 5 und Pin 6 gelb an Lampe hinten Schnittstelle-Lötpunkt 6.

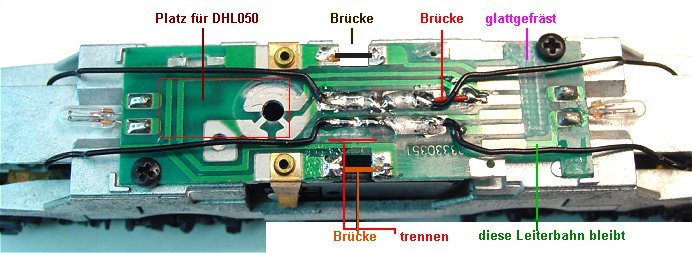

Platine nach der Bearbeitung. Bitte die 3 brücken beachten! und vor den Lötpads beide Verbindungen vorne herum entfernen, (hier durch fräsen entfernt)! sowie zwischen Motorleiterbahn unten und unterem Lötpad der Schleiferlitzen trennen.

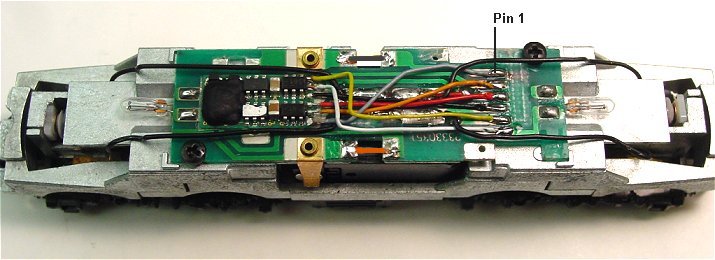

Ein zweiter Umbau etwas übersichtlicher unter Benutzung der Schnittstellen - Lötpads. Wichtig ist die Silberfolie im Gehäuse entweder ganz abziehen und durch Tesafilm ersetzen oder ganz weglassen da hier Kurzschlussgefahr besteht. Manchmal ist es sinnvoll den Decoder mit Tesafilm gegen das Oberleitungsblech zu isolieren.

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 2, Halteabschnitte nach Belieben.
