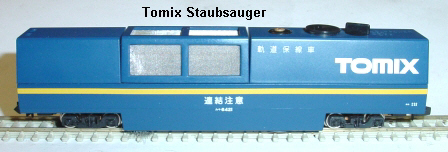

Tomix Staubsaugerwagen 16.02.2010

Umbauanleitung: Umbau mit Multiprotokolldecoder DHP160

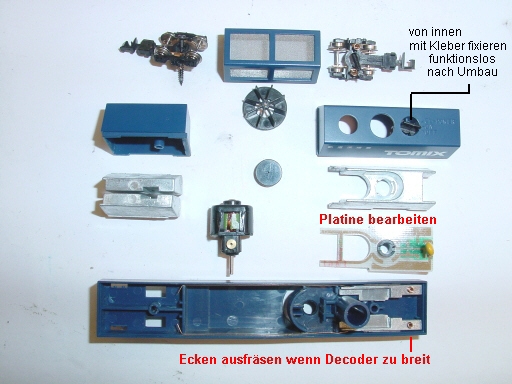

Gehäuse abnehmen. Staubgitter abnehmen, Saugrad herausziehen, Drehgestell rechts durch lösen einer Schraube abnehmen, Achtung Stromabnehmerfedern sichern.

Wenn das Drehgestell entfernt ist, kann das Gehäuse rechts abgenommen werden. das Ballastgewicht wird abgenommen. Motor wird leicht angehoben und die Platine hinten angehoben und nach hinten herausgenommen. Achtung Stromabnehmerfedern sichern welche in den unteren Gewichten sind.

Wenn der Decoder in der Breite nicht hineinpasst, dann wird von beiden Gewichten am Boden je eine Ecke herausgefräst.

Anschließend wird die Platine bearbeitet.

Den Schalter kann man mit Kleber von innen fixieren sonst wackelt er im Loch herum.

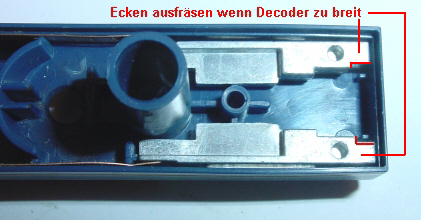

Hier sind bereits die beiden Ecken herausgefräst da der DHP160 ca. 1 mm zu breit ist.

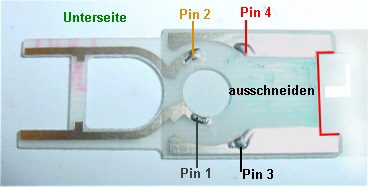

Die Platine wird bearbeitet. Wie im Bild wird alles an Leiterbahnen mit einem Skalpell abgezogen was nicht benötigt wird. Hinten wird aus der Platine ein Stück wie im Bild herausgeschnitten so das der Decoder senkrecht hineinpasst.

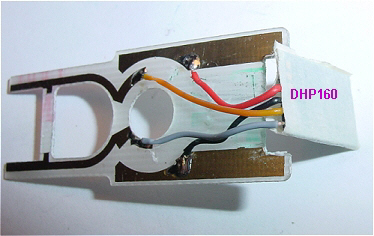

Wegen Kurzschlussgefahr sollte der Decoder mit Tesakrepp, ( nicht Schrumpfschlauch ) isoliert werden bevor er eingelötet wird. Die vier Anschlüsse werden wie im Bild angelötet, Pin 1 grau.

Nun wird alles wieder zusammengebaut.

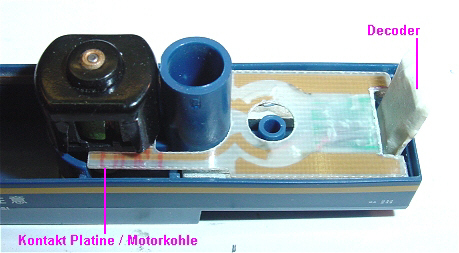

Motor, Platine und Decoder sind eingebaut, es fehlt noch das Ballastgewicht
