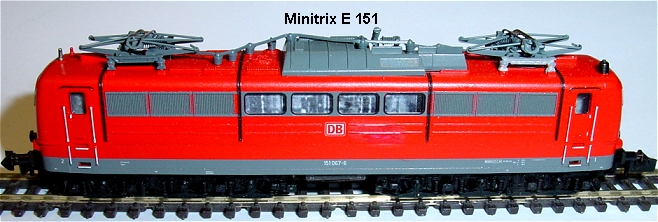

Minitrix E151 18.01.2014

Video: https://www.youtube.com/watch?v=ZEOJ8eeExF0

Umbauanleitung: mit DC10C, SD10A + LS1412 von D&H

Seiten des Lokgehäuses leicht spreizen und Gehäuse nach oben abnehmen.

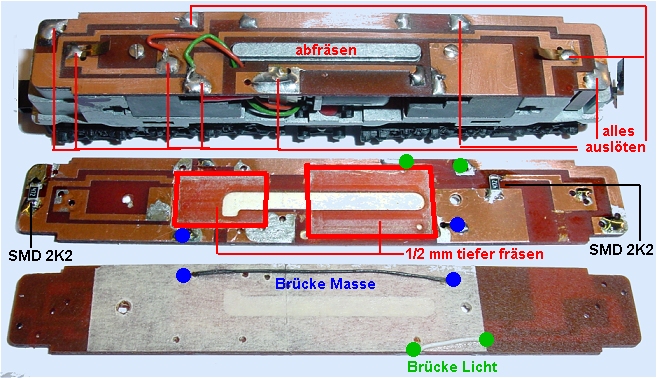

Von der oberen Platine werden alle Bauteile und die Federn abgelötet. Wer keine LED Beleuchtung einbauen will lässt die beiden Lampenfedern an der Platine.Die SMD Widerstände werden dann ebenfalls nicht benötigt. Die Platine habe ich für DH10C und SH10A jeweils 1/2 mm tiefer gefräst weil das Gehäuse so besser einrastet. Dadurch werden zwei Drahtbrücken auf der Unterseite der Platine außen verlegt. Einmal Masse und einmal Lampe rechts im Bild. Da die Metallbrücke in der Mitte weggefräst wird um Platz für die Soundplatine zu haben klebt man anschließend auf die Platinenunterseite ein Stück Tesakrepp um den Abrieb der Motorkohlen von der Elektronik fern zu halten.

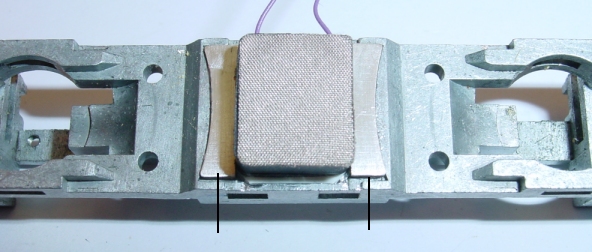

Die untere Schleiferplatte wird wie im Bild so getrennt das der Lautsprecher 1412 genau dazwischen passt. Um den Schall zu verbessern wird ein Stück Polysterolplatte 0,3 mm dick aufgeklebt und erst hierauf wird der Lautsprecher geklebt.

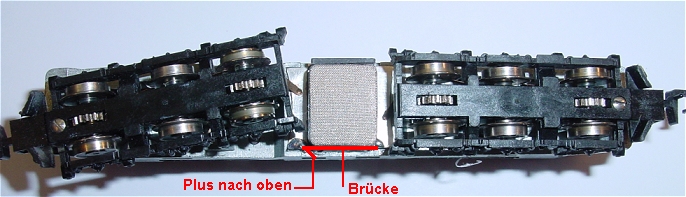

Linke und rechte Schleiferplatte werden durch eine Drahtbrücke aus dünnem Teflondraht ( Mayerhofer ) verbunden und eine Litze wird angelötet die nach oben zur Platine führt.

Drehgestelle sind zur Probe wieder eingesetzt und können ohne zu klemmen ausschwenken.

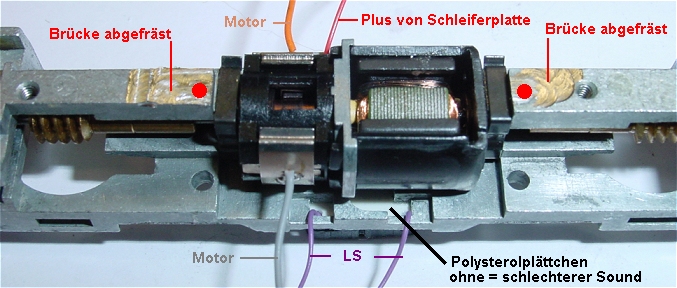

Metallbrücke ist abgefräst, am Motor ist an den Kohleblechen je eine Litze grau und orange angelötet. Die rote Litze von der Schleiferplatte unten wird hinter dem Motor nach oben geführt. Beide lila Litzen vom Lautsprecher werden durch je ein 0,5 mm Loch in der Polysterolplatte vor dem Motor nach oben verlegt und über die linke Motorklammer zur andern Seite unter der Platine durchgeführt.

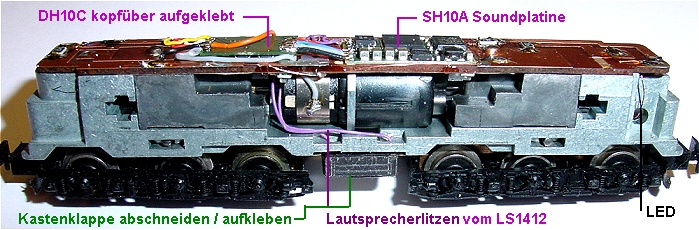

Platine ist wieder festgeschraubt und DH10C sowie SH10A aufgeklebt. Der DH10C liegt kopfüber da sich so die S.U.S.I.-Drähte besser verlegen lassen. An der Seite des Lautsprechers werden die abgeschnittenen Teile der Kiste etc. festgeklebt. Damit sieht man den Lautsprecher nicht mehr. Hier im Bild fehlen natürlich die Lampenfedern weil ich auf LEDs umgerästet habe, ebenso sind zwei LEDs in Reihe seitlich unter der Platine als Maschinenraumbeleuchtung aufgeklebt. Aus dem Internet ein Foto vom Maschinenraum verkleinern und ausdrucken und hinter die Fenster kleben.

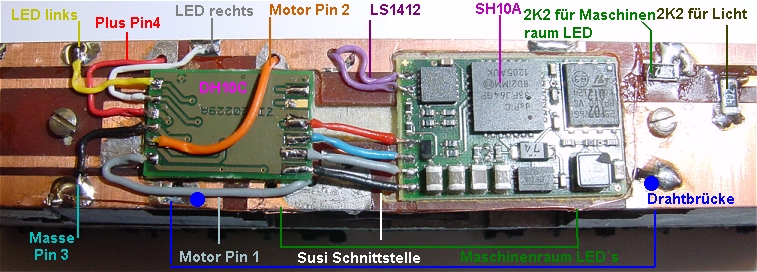

Die komplette Verdrahtung, Pin 1 des DH10C ist links vorne im Bild.

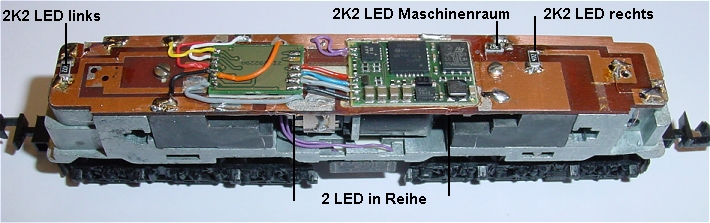

Noch einmal etwas deutlicher.

Viel Erfolg beim Nachbau.

Soundfile: E50-E51.dhs

Tastenbelegung: nicht vorhanden
